Un distribuidor de repuestos hidráulicos perdió un contrato anual el año pasado porque su proveedor de cartuchos no pudo explicar la diferencia entre clasificación nominal y absoluta. El cliente pidió cartuchos con índice beta para su línea de servomecanismos. El distribuidor entregó cartuchos "de 10 micras" sin datos de prueba. La primera prueba de laboratorio los reprobó, y el contrato se fue a otro proveedor.

Busque "cartucho filtrante industrial" o "cartuchos filtrantes de reemplazo" y encontrará miles de listados. Casi ninguno explica el medio, la clasificación o el sello. Este manual cubre las piezas que definen un cartucho: medio, clasificación en micras, núcleo, tapas finales, sellos y dimensiones. Si compra cartuchos filtrantes para una planta, un distribuidor o una línea de proceso, esta guía es el punto de partida. ¡Siga leyendo!

Datos clave de un vistazo

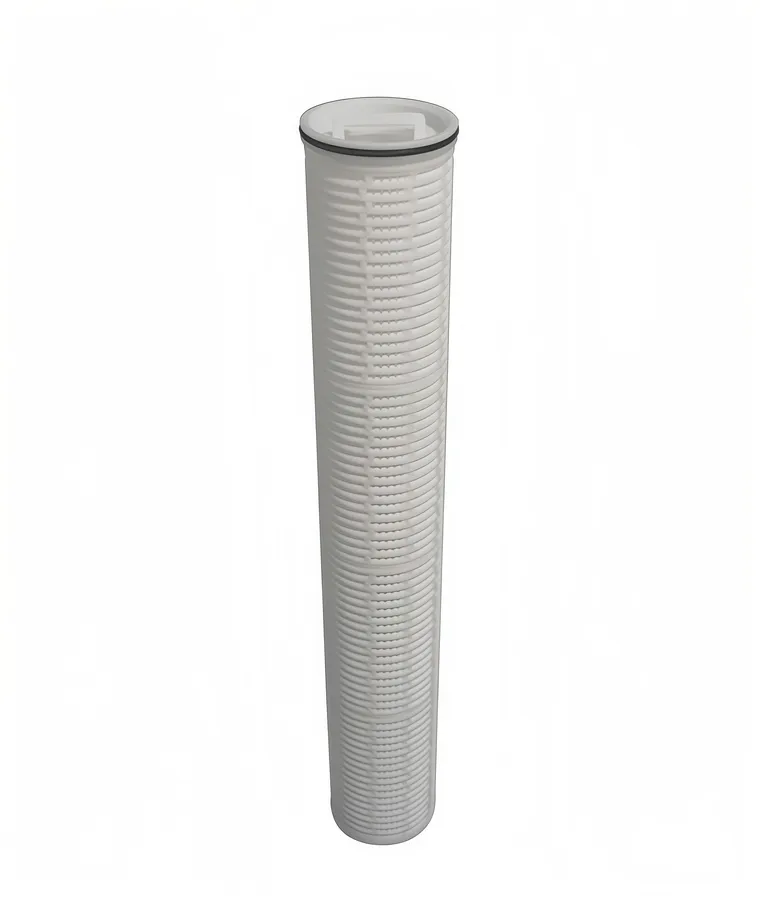

• Definición — Un cartucho filtrante es un elemento reemplazable de medio filtrante que se sella dentro de una carcasa para eliminar partículas de un fluido.
• Medio — Dos familias dominan: el medio plegado (área concentrada, baja caída de presión) y el medio de profundidad (mayor retención de suciedad por volumen).
• Clasificación — Nominal, beta y absoluta son tres niveles distintos de garantía; la absoluta es la única que promete el tamaño máximo de poro.
• Ajuste — DE, DI, largo, sello y estilo de tapa final deciden si el cartucho asienta en su carcasa.
• Vida útil — La caída de presión, no el calendario, fija el intervalo de cambio en la mayoría de las plantas.
• Abastecimiento — Los elementos intercambiables por dimensión cuestan 30 a 50% menos que los de marca original (típico), con la misma clase de medio.

Plegado vs profundidad: las dos familias de medio

Toda la industria del cartucho se divide en dos familias de medio: plegado y profundidad. Cada una resuelve un problema distinto.

El medio plegado pliega una hoja plana de medio en forma de acordeón alrededor de un núcleo. Los pliegues concentran un área enorme de superficie en un volumen pequeño — típicamente 5 a 8 pies cuadrados en un cartucho de 10 pulgadas (típico). Más área significa menor caída de presión al mismo caudal y una vida útil más larga en servicio fino. El medio plegado domina el servicio de 0.5 a 50 micras.

El medio de profundidad enrolla o funde fibras en una matriz gruesa. Las partículas se atrapan en todo el espesor del medio, no solo en la superficie. Eso da una alta capacidad de retención de suciedad por volumen — ideal para sedimentos pesados y caudales altos donde el espacio es limitado. El medio de profundidad domina el servicio de 1 a 100 micras en aplicaciones de alta carga.

Los sub-tipos de profundidad importan. El soplado en fusión (melt-blown) funde polipropileno en una matriz de poros graduados, excelente para prefiltración de agua y químicos. El bobinado (string-wound) enrolla hilo alrededor de un núcleo con porosidad graduada, ideal para sedimentos de bajo costo. El carbón activado adsorbe químicos disueltos, no partículas, y se usa donde el cloro o los orgánicos son el problema.

Clasificaciones en micras: nominal, beta y absoluta

El número de micras de un cartucho significa poco sin el método de clasificación. Tres términos cubren el mercado, y cada uno garantiza algo distinto.

Nominal significa que el cartucho captura la mayoría de las partículas por encima del tamaño declarado, bajo condiciones de prueba típicas. No hay garantía del tamaño máximo de poro, ni una eficiencia fijada. La mayoría de los cartuchos de agua y de proceso son nominales.

Beta expresa la eficiencia como una proporción. Un índice beta de 200 a 10 micras significa que 199 de cada 200 partículas de 10 micras y mayores se capturan, aproximadamente 99.5% (típico). El índice beta se mide según ISO 16889 con una prueba de inyección de polvo. Es el lenguaje de los sistemas hidráulicos y de lubricación.

Absoluta significa que el poro más grande del medio está limitado al tamaño declarado, verificado por prueba de desafío o por retención microbiana. La clasificación absoluta es la promesa más fuerte del mercado y se usa en farmacéutica, alimentos y semiconductores.

Pida siempre el método. Un cartucho "de 10 micras" sin método puede ser nominal, beta 2 o absoluto, y los tres rinden muy distinto en la planta. El fabricante que cita el estándar de prueba es el que puede respaldar el número.

Núcleo, tapas finales y sellos

Las piezas alrededor del medio deciden si el cartucho sobrevive al servicio. El núcleo, las tapas finales y el sello son especificaciones de compra, no detalles.

El núcleo sostiene el medio y resiste la presión diferencial. Los núcleos de polipropileno dominan el servicio de agua y químico. Los núcleos de acero inoxidable resisten calor, presión y solventes agresivos. Un núcleo débil colapsa bajo presión, cierra el paso y deja el fluido sin filtrar.

Las tapas finales sellan los extremos del medio. Las tapas de polipropileno fundidas son la norma en servicio industrial. Las tapas de acero inoxidable o de grado alimenticio se usan donde la química o la higiene lo exigen. El estilo de tapa final — cerrada, abierta, con junta tórica o con doble junta — define cómo sella el cartucho en la carcasa.

El sello es el punto de fuga más común. Una junta tórica correcta en una tapa abierta sella el cartucho contra la placa de la carcasa. Una junta tórica doble añade redundancia en aplicaciones críticas. La dureza y el material de la junta — nitrilo, EPDM, vitón, PTFE — deben coincidir con el fluido y la temperatura.

Cuando compre reemplazos, el sello importa tanto como el medio. Un cartucho que asienta con la junta equivocada hace bypass, y el bypass convierte cualquier clasificación en cero. Verifique el material de la junta contra la hoja de datos del fluido antes de estandarizar.

Dimensiones: cómo medir un cartucho

Las dimensiones de un cartucho se reducen a cinco números: diámetro exterior, diámetro interior, largo total, estilo de sello y estilo de tapa final. Con esos cinco, cualquier fabricante puede cotizar un reemplazo coincidente.

Mida el diámetro exterior a través del medio, sin aplastar. Mida el diámetro interior en el núcleo, o el diámetro del agujero de la tapa final. Mida el largo total de tapa a tapa, al milímetro. Registre el estilo de sello (junta tórica simple, doble, o sello por inserción) y el estilo de tapa final (abierta, cerrada, roscada).

Las familias de tamaño más comunes son 10 x 2.5, 10 x 4.5 y 20 x 4.5 pulgadas para agua, y las series de 100 a 300 mm para hidráulica e intercambio. Los números se refieren a largo y diámetro, y definen la carcasa que los acepta. Un cartucho de 10 pulgadas en una carcasa de 20 pulgadas simplemente no sella.

El calibrador es la herramienta de compra. El número de pieza del proveedor anterior es un punto de partida, no una especificación. Los proveedores cambian diseños y los números de pieza mienten; la cinta métrica no.

Aplicaciones industriales

Los cartuchos filtrantes corren en casi todas las industrias. Los patrones de servicio más comunes:

• Agua y tratamiento — cartuchos de sedimentos, carbón y pulido para agua cruda, RO y agua de proceso.
• Hidráulica y lubricación — cartuchos con índice beta probado según ISO 16889 para proteger bombas y servoválvulas.
• Química — cartuchos de polipropileno, PTFE y acero inoxidable para ácidos, solventes y polímeros.
• Alimentos y bebidas — cartuchos grado alimenticio con clasificación absoluta y sellos sanitarios.
• Farmacéutica — cartuchos con clasificación absoluta, probados y trazables.
• Petróleo y gas — cartuchos para agua de inyección, condensados y combustible.
• Pintura y recubrimientos — cartuchos de malla o plegados para eliminar gel y contaminantes de pintura.

Cada industria impone su propio requisito dominante. El agua pide retención de suciedad y costo. La hidráulica pide eficiencia probada. La farmacéutica pide trazabilidad y clasificación absoluta. La química pide compatibilidad. El cartucho correcto es el que iguala el medio y la clasificación al requisito dominante del servicio.

Elementos de intercambio entre marcas

Una gran parte del mercado de cartuchos es reemplazo de marcas instaladas. Los fabricantes originales venden elementos con número de pieza propio, a menudo con margen alto. Los elementos de intercambio replican las dimensiones y la clase de medio del original, y cuestan 30 a 50% menos (típico).

El intercambio correcto coincide en cinco puntos: DE, DI, largo, sello y clase de medio. Cuando los cinco coinciden, el elemento asienta igual y filtra a la misma clase. Cuando falta uno — típicamente el sello — el elemento puede encajar y fallar a la vez.

La referencia cruzada es la herramienta del intercambio. Una tabla de referencias cruzadas verifica el número de pieza original contra el elemento intercambiable, dimensión por dimensión. El proveedor serio la entrega antes de la cotización, no después del pedido.

Nuestra gama de elementos intercambiables cubre las familias de marcas principales en agua, hidráulica, aire comprimido y colectores de polvo, verificada contra dimensiones originales. Envíenos el número de pieza y cotizaremos la coincidencia dimensional y la clase de medio.

Vida útil y caída de presión

La vida útil de un cartucho la fija la caída de presión, no el calendario. Un cartucho limpio arranca con una caída base — típicamente 0.2 a 0.5 bar según el medio y el caudal (típico). A medida que el medio se carga, la caída sube. El punto de cambio está típicamente en 1.0 a 1.5 bar (típico), o donde el proceso deja de tolerar la pérdida.

Cambiar por caída de presión tiene tres ventajas. Evita el cambio prematuro, que desperdicia medio. Evita el cambio tardío, que arriesga colapso o bypass. Y convierte la decisión de cambio en un número registrable, no en una opinión.

Los intervalos típicos orientan el programa: sedimentos de agua, 3 a 6 meses; carbón, 6 a 12 meses; hidráulica, según horas de máquina o análisis de aceite; línea coalescente, 6 a 12 meses (típico). El manómetro de presión diferencial sigue siendo el reloj.

El costo por año, no el precio unitario, es el número de compra. Un cartucho caro cambiado dos veces al año puede costar menos que uno barato cambiado mensualmente. Sume mano de obra y disposición, y la matemática decide.

Lista de selección

Antes de aprobar un cartucho, corra esta lista:

1. Mida el cartucho viejo — DE, DI, largo, sello y tapa final.
2. Identifique el fluido — químicos, temperatura y compatibilidad del medio y del sello.
3. Defina la clasificación — nominal, beta o absoluta, con el estándar de prueba.
4. Revise el caudal — la caída de presión del cartucho al caudal real de su línea.
5. Confirme la carcasa — el modelo de carcasa y el espaciado de sello, no solo el largo.
6. Pida la referencia cruzada — el número original contra el intercambiable.
7. Pida una muestra primero — pruebe ajuste, sello y caída antes del volumen.

La lista toma quince minutos y elimina la mayoría de los errores de compra. Un cartucho que asienta mal, filtra mal o no aguanta el fluido cuesta mucho más que el tiempo de la lista.

Conclusión

Un cartucho filtrante es medio, clasificación y ajuste. El medio decide qué captura; la clasificación decide con qué garantía; el ajuste decide si funciona en su carcasa. Los tres se compran por hoja de datos, no por catálogo de imágenes.
