Una línea de pintura en Ohio cambió de cartuchos plegados a soplados en fusión para ahorrar en costo unitario. Seis semanas después, su manómetro de presión diferencial marcaba 14 psi por encima de la lectura limpia. La bomba de alimentación cavitó y la línea perdió un turno completo en un cambio de emergencia. El ahorro del 40% en el precio del medio desapareció dentro del primer trimestre.

Los cartuchos plegados, soplados en fusión y bobinados cubren la mayor parte de la filtración industrial. Los compradores comparan un filtro bobinado con un filtro soplado en fusión, o preguntan si los cartuchos filtrantes plegados justifican su precio. Esta guía pone las tres tecnologías lado a lado en clasificación en micras, caída de presión, retención de suciedad, vida útil y costo. ¡Siga leyendo para saber más!

Datos clave de un vistazo

• Definición — El medio plegado es tela doblada; el medio soplado en fusión es fibra de polipropileno soplada; el medio bobinado es hilo enrollado sobre un núcleo.
• Clasificaciones — Los cartuchos plegados alcanzan clasificaciones absolutas; los medios soplados en fusión y bobinados son nominales.
• Área superficial — Un elemento plegado de 10 pulgadas empaqueta de 5 a 8 ft² de medio; el medio de profundidad cabe menos por carcasa.
• Retención de suciedad — Los diseños soplados en fusión y bobinados retienen más suciedad por cartucho antes de taparse.
• Caída de presión — El medio plegado parte más bajo; el medio de profundidad sube más rápido cerca del fin de vida.
• Costo — El bobinado es el más barato por unidad; el plegado suele ganar en costo por año.

Tres tecnologías, un trabajo

Los tres tipos de cartucho hacen el mismo trabajo. Eliminan partículas sólidas de una corriente de fluido antes de que llegue a equipos costosos. Las diferencias están en cómo se fabrica el medio, cuánta suciedad retiene y con qué precisión corta.

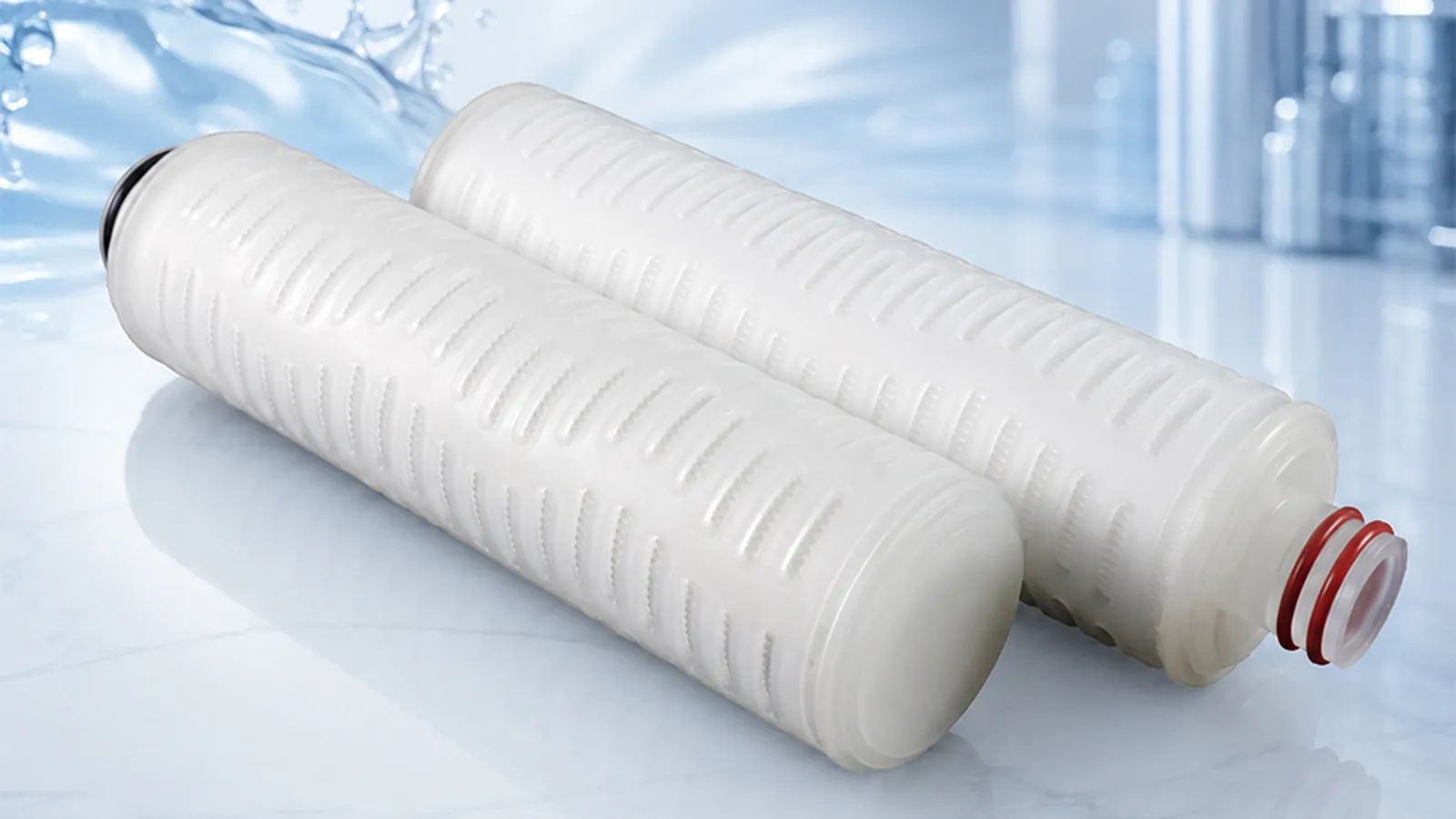

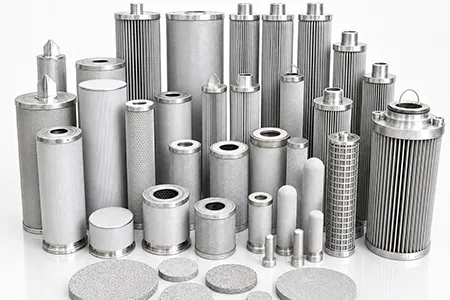

Un filtro plegado dobla medio plano en pliegues de acordeón alrededor de un núcleo. Ese doblez multiplica el área superficial dentro de la misma carcasa. Más área significa menos resistencia y más vida a una clasificación dada. Los filtros plegados son la opción predeterminada donde importa la precisión, desde aceite hidráulico hasta el pulido final de agua.

Un filtro soplado en fusión extruye polipropileno fundido en fibras finas. Las fibras caen sobre un colector rotatorio y forman una matriz de profundidad autoaglutinada. Los cartuchos soplados en fusión dominan la prefiltración de agua y la protección de ósmosis inversa.

Un filtro bobinado hace girar hilo alrededor de un núcleo perforado. La tensión del enrollado controla la densidad, y el hilo construye un gradiente de profundidad de grueso a fino. Los cartuchos bobinados son la opción económica de profundidad para agua con alto contenido de sedimentos.

Una planta que necesita 10 micras absolutas no debería mirar el medio de profundidad en absoluto. Una línea que filtra agua de río con sólidos suspendidos pesados no debería comprar elementos plegados finos para el mismo servicio. Empareje la tecnología con el fallo que más teme: pérdida de precisión o taponamiento.

Elija por servicio, no por hábito. La filtración fina quiere medio plegado. El alto volumen de suciedad quiere medio de profundidad. El resto de esta guía cuantifica los intercambios con números que puede llevar a una ficha técnica.

Cómo se construye cada filtro

1. Construcción plegada

El medio plegado parte como una hoja plana, a menudo poliéster, polipropileno, celulosa o fibra de vidrio. Una máquina plegadora dobla la hoja en pliegues uniformes, típicamente de 40 a 120 pliegues por elemento de 10 pulgadas (típico). El cilindro doblado se une a tapas finales y a menudo se envuelve con una capa exterior gruesa para prefiltración.

Los cartuchos plegados pueden llevar una clasificación de eliminación precisa. El medio plegado de fibra de vidrio se prueba según ISO 16889 y se cotiza con índice beta. Eso convierte a la construcción plegada en el estándar para sistemas hidráulicos y de lubricación donde una sola partícula sobredimensionada puede rayar una bomba.

2. Medio de profundidad soplado en fusión

El medio soplado en fusión se hila a partir de resina de polipropileno en un proceso continuo. El diámetro de la fibra va de aproximadamente 1 a 10 micras (típico), y el tamaño de poro está graduado de grueso por fuera a fino por dentro. El gradiente atrapa las partículas grandes primero, luego las más pequeñas más adentro de la pared.

Un cartucho soplado en fusión construye esa estructura graduada en una sola pasada. No hay aglutinante ni resina, así que el medio es químicamente compatible con la mayoría de las corrientes de agua y químicos. Un cartucho de polipropileno puro soplado en fusión no contiene nada que pueda lixiviar al fluido.

3. Medio de hilo bobinado

Los cartuchos bobinados enrollan hilo alrededor de un núcleo perforado con tensión controlada. Las vueltas más holgadas por fuera atrapan sedimentos gruesos; las vueltas más apretadas cerca del núcleo atrapan partículas más finas. Los hilos de algodón, polipropileno y poliéster cubren distintos servicios químicos.

Un cartucho de algodón bobinado maneja sedimentos de 10 a 100 micras al menor costo por unidad. El intercambio es una clasificación nominal: el medio bobinado elimina "la mayoría" de las partículas por encima de un tamaño, sin garantía de eficiencia.

4. Tapas finales, núcleos y sellos

Los tres diseños comparten el mismo hardware. Un núcleo perforado lleva el medio, las tapas finales cierran los extremos y una junta tórica sella contra la carcasa. Las tapas de polipropileno sirven para agua y químicos; las de acero galvanizado para aceite y mayor presión. La geometría del sello importa tanto como el medio, porque una junta tórica dañada deriva todo el elemento.

Área superficial y densidad del medio

El área superficial es el motor silencioso del rendimiento del filtro. Un elemento plegado de 10 pulgadas dobla de 5 a 8 pies cuadrados de medio en una carcasa que una hoja plana jamás llenaría. Esa misma carcasa retiene mucho menos área activa en forma de profundidad.

El medio soplado en fusión y el bobinado compensan con grosor. Una pared soplada en fusión de 0.5 a 1 pulgada atrapa partículas a través de su profundidad completa. El medio bobinado hace lo mismo con muchas capas de hilo. La comparación de filtros plegados vs no plegados empieza aquí mismo: área superficial frente a profundidad de medio.

En servicio de admisión, la elección de filtros de aire plegados vs no plegados también desplaza la caída de presión limpia. El medio de aire plegado opera una caída inicial más baja al mismo caudal, lo que ahorra energía de ventilador en una campaña larga.

Compare filtros plegados vs de fibra de vidrio y aparece la misma lógica. El poliéster plegado da alta área; el medio de profundidad de fibra de vidrio da alta retención. Ninguno es universalmente mejor, por eso las plantas tienen ambos en existencia.

El número de pliegues cambia las cuentas. Un elemento de 10 pulgadas con 60 pliegues retiene menos medio que uno con 110 pliegues de la misma profundidad (típico). Más pliegues bajan la caída de presión pero suman costo. La profundidad del pliegue y el espaciado también fijan qué tan fácil libera la suciedad durante el retrolavado, lo que importa para el servicio de filtros plegados para colectores de polvo.

Clasificaciones en micras: precisión comparada

Una micra es la millonésima parte de un metro. Un cabello humano tiene unas 70 a 100 micras de grosor, y las partículas que dañan bombas hidráulicas están en el rango de 3 a 15 micras. Los números de clasificación solo significan algo cuando se declara el método de prueba.

La clasificación nominal significa que el medio elimina la mayoría de las partículas por encima de un tamaño indicado. La absoluta limita el poro más grande a ese tamaño. Los cartuchos plegados pueden llevar clasificaciones absolutas; el medio de profundidad es casi siempre nominal. Si una ficha no dice cuál aplica, pregunte.

Un cartucho de PP soplado en fusión se clasifica típicamente de 1 a 50 micras nominal (típico). Una aplicación de filtro plegado para agua suele operar de 1 a 25 micras con una eficiencia declarada. La mayoría de las unidades de agua de 10 pulgadas caen en la clase de cartuchos filtrantes plegados nominales de profundidad, clasificados de 5 a 50 micras.

Para aplicaciones de filtro plegado de agua, el medio de poliéster resiste mejor la humedad y mantiene una clasificación estable. Los principales fabricantes de filtros plegados publican el área superficial por elemento de 10 pulgadas para que pueda comparar entre marcas.

La consistencia de la clasificación importa entre lotes. El medio de profundidad puede variar en densidad de corrida en corrida, así que dos cartuchos soplados en fusión de lotes distintos pueden cortar distinto. El medio plegado se dobla a partir de una hoja controlada, lo que mantiene la variación lote a lote más baja. Pida datos de prueba antes de estandarizar cualquier marca.

Caída de presión y resistencia al flujo

La caída de presión es la resistencia que el cartucho añade al flujo. Todo elemento parte limpio y sube a medida que se carga la suciedad. El número limpio importa para el dimensionado de la bomba; la tasa de subida decide con qué frecuencia cambia.

El medio plegado parte más bajo porque el área superficial reparte el flujo. Al caudal nominal, un elemento plegado limpio de 10 pulgadas opera típicamente de 1 a 2 psi. Los elementos soplados en fusión y bobinados suelen partir de 2 a 5 psi y suben más rápido a medida que se llenan los poros de profundidad.

Opere un cartucho de profundidad más allá de su límite y la pared se comprime. El cartucho soplado en fusión colapsa, o el hilo se desenrolla y vierte la suciedad atrapada aguas abajo. Cambie según el manómetro diferencial, no solo por calendario.

El umbral común es de 10 a 15 psi por encima de la lectura limpia (típico). Por debajo de eso, el elemento aún protege el sistema. Más allá, cada hora arriesga un estallido o una derivación.

El caudal fija la historia de la caída de presión. Duplique el caudal a través del mismo cartucho y la caída de presión se cuadruplica aproximadamente (típico). Las carcasas sobredimensionadas desperdician dinero; las subdimensionadas asfixian el sistema. Empareje el elemento con el caudal nominal de la carcasa y confirme la delta P limpia contra la curva de su bomba antes de pedir volumen.

Capacidad de retención de suciedad

La retención de suciedad es el peso total de partículas que un cartucho puede retener antes de taparse. El medio de profundidad gana este concurso sin discusión. Los filtros soplados en fusión se cargan gradualmente a medida que los poros graduados se llenan de fuera hacia adentro. Los cartuchos bobinados hacen lo mismo con las capas de enrollado.

Las capacidades típicas de 10 pulgadas dan la escala. Un elemento plegado retiene aproximadamente de 150 a 300 gramos antes de que la caída de presión se dispare (típico). Un elemento soplado en fusión retiene de 250 a 500 gramos (típico). Un elemento bobinado queda en el mismo rango a menor costo unitario.

Esa retención extra importa en agua con alto contenido de sedimentos. Los filtros de agua bobinados manejan arena y óxido en líneas municipales. Los cartuchos de agua bobinados sirven para pozos de alto contenido de sedimentos, donde el medio plegado se taparía en semanas.

La retención de suciedad no es gratis. El medio de profundidad paga la capacidad con mayor caída de presión y un corte menos preciso. El número de retención debe leerse junto con la clasificación, nunca solo.

Vida útil e intervalos de cambio

La vida útil se deriva del área superficial y la retención de suciedad, más la carga de partículas del fluido. El mismo cartucho dura meses en una línea limpia y días en una sucia.

En servicio de agua con sedimentos moderados, un elemento plegado opera típicamente de 6 a 12 meses. Los cartuchos soplados en fusión suelen durar de 3 a 6 meses. Los filtros de agua bobinados se cambian típicamente cada 2 a 4 meses. En aceite hidráulico, los elementos plegados de fibra de vidrio operan de 500 a 1,000 horas (típico).

La decisión de filtros bobinados vs plegados para agua se reduce a la carga de sedimentos. Poca suciedad significa que el plegado gana en largo de intervalo. Mucha suciedad significa que el elemento bobinado barato gana en costo por cambio. Los filtros bobinados atrapan partículas a través de la profundidad del hilo, lo que sirve para sedimentos pero no para precisión.

La política de cambio más barata es un intervalo fijo más una verificación de caída de presión. La más cara es el reemplazo después del fallo. Un manómetro diferencial cuesta poco y evita elementos colapsados y descartes prematuros. Registre la lectura limpia de cada elemento nuevo y luego cambie a 10 a 15 psi por encima de ella.

Los proveedores estadounidenses de soplado en fusión cotizan clasificaciones nominales y números de capacidad, así que compare en gramos de retención de suciedad en lugar de solo afirmaciones de micras. Cualquiera que sea el intervalo, verifíquelo con un manómetro diferencial.

Costo por cambio y costo total

El precio unitario es el número que los compradores ven primero, y es el peor número para optimizar solo. La métrica correcta es el costo por año, que combina precio unitario, frecuencia de cambio y disposición.

El medio bobinado es el más barato de fabricar. Un cartucho bobinado de 10 pulgadas suele costar de 30 a 50% menos que un cartucho plegado de clasificación similar. El soplado en fusión queda entre ambos, típicamente de 15 a 30% por encima del bobinado (típico).

El mercado de filtros de polipropileno soplado en fusión se inclina hacia el servicio nominal de 1 a 50 micras. El mercado de material de filtro bobinado se divide entre hilos de algodón, polipropileno y poliéster, cada uno con un punto de precio distinto.

Haga un ejemplo simple. Un cartucho plegado en índice 100 dura 8 meses. Un cartucho bobinado en índice 55 dura 3 meses. El gasto anual del medio plegado es 150 unidades; el del bobinado es 220 unidades incluida la mano de obra. El elemento plegado gana en costo por año a pesar del precio de etiqueta más alto.

Suma mano de obra y tiempo de inactividad a las cuentas. Cada cambio extra cuesta tiempo de mantenimiento y riesgo de producción, así que el largo del intervalo a menudo pesa más que el precio unitario.

La disposición añade una línea al libro mayor. El medio de profundidad lleva más masa de polímero al vertedero o incinerador, y los cartuchos de hilo son voluminosos. Los elementos plegados generan el menor volumen de disposición por año porque se cambian menos seguido. Pregunte por programas de reciclaje, ya que algunos cartuchos de polipropileno pueden granularse y reprocesarse.

Aplicaciones por industria

Cada tecnología tiene un hogar natural. El patrón de abajo empareja medio con servicio en las industrias comunes.

• Prefiltración de agua — medio de profundidad soplado en fusión, de 1 a 50 micras, delante de ósmosis inversa y circuitos de pulido.
• Agua de pozo y perforación — medio bobinado para arena, óxido y limo de 10 a 100 micras.
• Sistemas hidráulicos — medio de fibra de vidrio plegado, clasificado por beta según ISO 16889.
• Admisión de compresores de aire — filtros de aire plegados, con un prefiltro no plegado en sitios polvorientos.
• Alimentos y bebidas — poliéster plegado de grado alimenticio o polipropileno soplado en fusión.
• Procesamiento químico — polipropileno soplado en fusión para fluidos agresivos.
• Captación de polvo — un cartucho plegado para colector de polvo en carcasas de chorro de pulso.
• Pintura y refrigerante — bobinado o soplado en fusión donde el volumen de suciedad es el problema.

Las bolsas filtrantes plegadas añaden medio plegado al formato de bolsa. Una bolsa filtrante plegada cierra la brecha entre la velocidad de cambio de una bolsa y el área superficial de un cartucho, útil en circuitos de pintura y refrigerante.

Si su fluido es líquido y su clasificación está entre 0.5 y 100 micras, nuestra gama de cartuchos filtrantes para líquidos cubre las tres construcciones. Las carcasas compatibles están listadas en la página del producto.

Sea cual sea la tecnología, la carcasa decide el ajuste. Confirme diámetro exterior, interior, largo y sello antes de pedir. Un cartucho que encaja flojo deriva fluido sin filtrar, y uno apretado puede agrietar una tapa final en la instalación. Nuestra página de carcasas para filtros cubre las carcasas compatibles para cada construcción.

El debate plegado vs no plegado

La pregunta de filtros plegados vs no plegados es en realidad una pregunta de área superficial. Un filtro plegado concentra área de medio; un filtro no plegado depende por completo del medio de profundidad. Cada uno responde a un modo de fallo distinto.

El plegado gana donde importan la precisión y el intervalo. Mantiene una clasificación estable, parte con menor caída de presión y se cambia menos seguido. El medio de profundidad gana donde el volumen de suciedad es enorme y la clasificación puede quedar holgada.

Muchas plantas operan ambos en serie. Una etapa de profundidad atrapa la mayor parte de la suciedad a bajo costo. Una etapa plegada aguas abajo protege el equipo con precisión. Los equipos de dos etapas suelen recortar el gasto anual en filtros entre un 20 y un 35% frente a un solo elemento fino (típico).

El filtro no plegado sigue sosteniendo la corona del costo por unidad. Pero el debate debería terminar con su manómetro diferencial, no con el precio de catálogo.

Pruebe la cuenta de dos etapas en una línea real. Un prefiltro bobinado de 50 micras atrapa la arena por centavos. Un guardián plegado de 5 micras aguas abajo protege la bomba durante meses. El par suele costar menos por año que un solo elemento fino peleando contra toda la carga de suciedad. Escalone la filtración y ambas tecnologías ganan su lugar.

Tabla de decisión de selección

Use la tabla de abajo para preseleccionar una tecnología. Empareje su fluido y su condición de suciedad con una fila, y luego confirme dimensiones y clasificación con su proveedor.

Cuando dos filas encajan en su caso, haga la cuenta de costo de la sección anterior. Luego pida una muestra de cada una y mida la subida de caída de presión en servicio. El manómetro zanja el argumento más rápido que cualquier ficha técnica.

Muestree primero. Instale un elemento de la tecnología preseleccionada y observe la caída de presión durante dos semanas. Mida la limpieza con un contador de partículas si tiene uno. La muestra revela el intervalo real, y el intervalo real mueve el costo real.

Conclusión final

Los cartuchos plegados, soplados en fusión y bobinados no son competidores; son herramientas para trabajos distintos. El medio plegado gana en precisión, caída de presión y largo de intervalo. El medio soplado en fusión y el bobinado ganan en retención de suciedad y costo unitario.

Elija la tecnología por fluido y carga de suciedad, no por hábito. Confirme si la clasificación es nominal o absoluta y revise la caída de presión limpia contra la curva de su bomba. Cambie según el manómetro diferencial y haga la cuenta de costo por año antes de comprometerse con volumen.
