Una excavadora hidráulica perdió su transmisión de giro un viernes por la tarde. El mecánico encontró un colador de succión colapsado y una carcasa de bomba rayada sin posibilidad de reparación. La máquina estuvo parada tres días mientras se liberaba el pedido de piezas. La factura de reparación superó los $18,000, y el colador que lo causó cuesta menos de $40 como elemento de reemplazo.

Los elementos filtrantes hidráulicos son el seguro más barato de cualquier sistema hidráulico. Un elemento de retorno, succión o presión cuesta decenas de dólares. La bomba, el motor, la válvula o el cilindro que protege cuesta cientos de veces más. Ya sea que busque "elemento filtrante hidráulico", "cartucho filtrante hidráulico" o "fabricante de filtros hidráulicos", la pregunta de fondo es la misma. ¿Qué elemento necesita esta carcasa y cómo sé que encajará y filtrará correctamente? Los compradores que buscan un "proveedor de elementos filtrantes hidráulicos" suelen estar a un cambio fallido de cambiar de marca. Esta guía cubre las posiciones de retorno, succión y presión. Explica las clasificaciones beta ISO 16889 y los códigos ISO 4406. Muestra cómo leer cadenas de referencias cruzadas y cuándo cambiar cada elemento. ¡Siga leyendo para saber más!

Datos clave de un vistazo

• Definición — Un elemento filtrante hidráulico es un cartucho reemplazable que elimina partículas sólidas del aceite hidráulico.
• Posiciones — Los elementos van en tres ubicaciones: línea de retorno, línea de succión y línea de presión, cada una con una clasificación distinta.
• Clasificación — El rendimiento se mide por el índice beta según ISO 16889, y la limpieza del sistema por el código ISO 4406.
• Medio — La fibra de vidrio es el medio hidráulico estándar; la malla metálica sirve para servicio grueso de succión.
• Reemplazo — Un elemento intercambiable se empareja por diámetro exterior, diámetro interior, largo, rosca y clase de medio, lo que hace posible el ajuste entre marcas.

¿Qué es un elemento filtrante hidráulico?

Un elemento filtrante hidráulico es el núcleo de trabajo de un filtro hidráulico. Va dentro de una carcasa montada en el tanque, la entrada de la bomba o la línea de presión. El aceite fluye a través del elemento bajo la presión del sistema, y el medio atrapa las partículas demasiado grandes para pasar. El aceite que sale es más limpio que el que entró.

Escuchará varios nombres para la misma pieza. "Elemento filtrante hidráulico", "cartucho filtrante hidráulico" y "cartucho de filtro de aceite" describen el mismo componente. Un "elemento de filtro de succión" protege la entrada de la bomba. Un "elemento de filtro de retorno" limpia el aceite que regresa al tanque. Un elemento de presión limpia el aceite que sale de la bomba. Todos comparten un trabajo: detener partículas abrasivas antes de que lleguen a componentes costosos.

Tres dimensiones deciden si un elemento encaja en su carcasa: diámetro exterior, diámetro interior y largo total. El tipo de rosca, el estilo de sello y la configuración de derivación también importan. Si alguna dimensión es incorrecta, el elemento no asentará bien y el aceite sin filtrar lo rodeará por completo. Un sello de goma del tamaño equivocado gotea, y una fuga en el lado de succión mete aire al sistema.

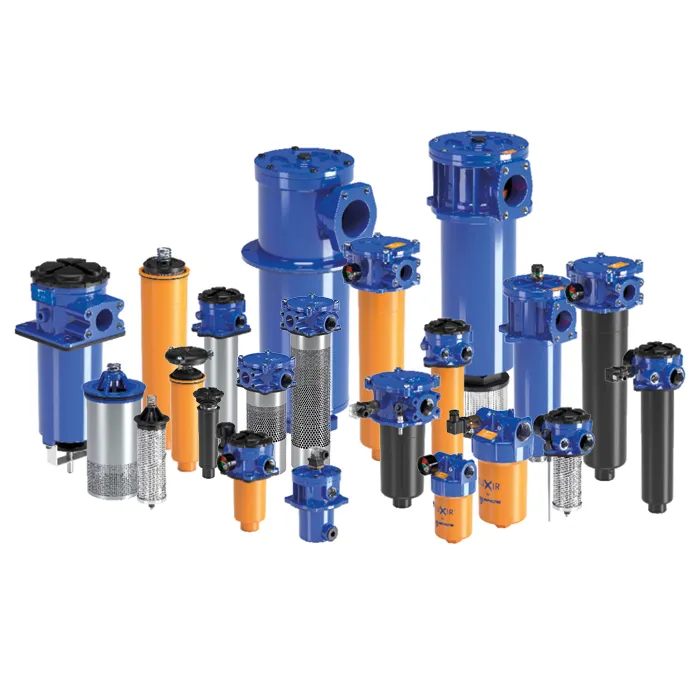

Líneas de retorno, succión y presión

Todo circuito hidráulico filtra en tres puntos. Cada posición tiene un trabajo, una clasificación y un calendario de cambio distintos. Confundirlas es el error de abastecimiento más común que vemos.

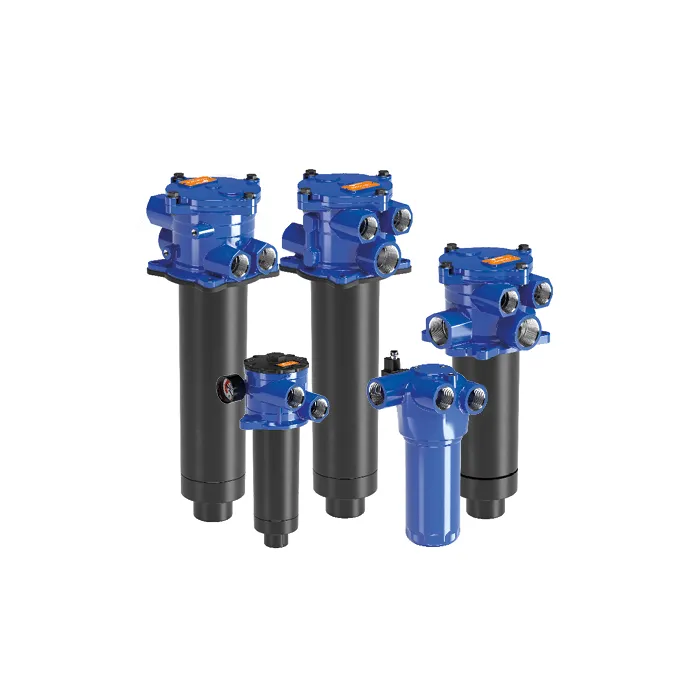

1. Elementos de línea de retorno

Un elemento de filtro de retorno limpia el aceite que vuelve al tanque desde los actuadores. Protege el tanque y todo lo que está aguas abajo, que es efectivamente todo el sistema. Los elementos de retorno usan clasificaciones finas, típicamente de 10 a 25 micras con un índice beta de 200 o superior. Transportan la carga de suciedad más grande de las tres posiciones.

2. Elementos de línea de succión

Un elemento de filtro de succión va entre el tanque y la bomba. Es la última línea de defensa antes de la bomba, por lo que debe ser lo bastante grueso para no asfixiar la entrada. Las clasificaciones típicas van de 25 a 125 micras. Un elemento hidráulico de malla metálica es el diseño clásico de colador de succión, porque la malla es barata, lavable y de baja caída de presión.

3. Elementos de línea de presión

Un elemento de presión va aguas abajo de la bomba y protege válvulas, cilindros y controles servo. Los filtros de alta presión ven toda la presión del sistema, comúnmente hasta 420 bar (típico). Las clasificaciones son finas, típicamente de 3 a 10 micras de fibra de vidrio. Un filtro hidráulico de alta presión que colapsa vierte su suciedad directo a la parte más sensible del circuito.

Los elementos de retorno atrapan la mayor parte de la suciedad. Los de succión protegen la bomba de los residuos del tanque. Los de presión protegen las piezas de precisión. Un sistema equilibrado opera los tres; un sistema barato opera solo un filtro de retorno y lo paga después.

Cómo funciona un elemento filtrante hidráulico

La filtración ocurre de dos maneras: filtración superficial y filtración en profundidad. La superficial atrapa partículas en la cara del medio, como un tamiz. La de profundidad atrapa partículas dentro del grosor del medio, como una esponja que detiene la suciedad.

La mayoría de los elementos hidráulicos usan ambas. Un elemento plegado de fibra de vidrio atrapa partículas grandes en la superficie mientras las más pequeñas se alojan en la profundidad del medio. Este enfoque por capas da mejor capacidad de retención de suciedad que cualquiera de los dos mecanismos por separado.

Tres números describen cualquier elemento:

• Clasificación en micras — el tamaño de partícula que el medio está diseñado para eliminar
• Índice beta — con qué eficiencia elimina partículas de ese tamaño
• Caída de presión — la resistencia al flujo que añade el medio, medida a través del elemento

La caída de presión importa más de lo que la mayoría de los compradores cree. Un elemento demasiado fino para el caudal asfixia la bomba. Un elemento demasiado grueso deja pasar partículas dañinas. El elemento correcto equilibra eficiencia contra resistencia al flujo para su presión y caudal de operación.

Todo filtro hidráulico tiene también una válvula de derivación. Cuando el elemento se tapa, la válvula se abre para que el aceite siga fluyendo, protegiendo la bomba de la inanición. El aceite derivado es aceite sin filtrar, así que un elemento derivado debe cambiarse de inmediato. Un indicador de presión diferencial en la carcasa le dice cuándo.

Fibra de vidrio y otros tipos de medio

El medio hace el trabajo, así que la elección del medio es la primera decisión. Cinco tipos cubren casi todas las aplicaciones hidráulicas:

1. Medio de fibra de vidrio

La fibra de vidrio es el estándar para filtración hidráulica y de lubricación. Elimina partículas en el rango de 1 a 10 micras con alta eficiencia, con índices beta de 200 o 1000 típicos. Es la opción por defecto para elementos de retorno y presión porque combina filtración fina con larga vida. Los catálogos de proveedores de elementos de filtro industrial de alta presión tipo DML agrupan las carcasas por tamaño de puerto, pero cada familia corre con fibra de vidrio en su núcleo.

2. Malla metálica y medio sintético

La malla metálica es una pantalla de metal tejido usada principalmente para coladores de succión. Es gruesa, resistente y lavable, por eso un elemento hidráulico de malla metálica sigue apareciendo en las entradas de bomba. El medio sintético resiste químicos y humedad mejor que el papel, y es común en máquinas móviles que ven agua en el aceite.

3. Celulosa y medio de profundidad

Los elementos de celulosa son la opción económica. Filtran de forma adecuada a 10 a 25 micras, cuestan poco y sirven para circuitos de servicio ligero. El medio de profundidad, como el poliéster soplado en fusión, atrapa suciedad a través de su grosor y retiene más contaminación total. Ninguno iguala a la fibra de vidrio en filtración fina y eficiente, por lo que son raros en líneas de presión críticas.

Si el manual del OEM especifica fibra de vidrio, no cambie a celulosa para ahorrar dinero. El nivel de limpieza de todo el sistema cambia, y el costo aparece después como desgaste de la bomba.

Clasificaciones en micras e índice beta ISO 16889

Una micra es la millonésima parte de un metro. Un cabello humano tiene unas 70 a 100 micras de grosor. Una partícula que daña una bomba hidráulica suele estar en el rango de 3 a 15 micras, demasiado pequeña para verla.

1. Clasificaciones nominales vs absolutas

Las clasificaciones en micras vienen en dos formas: nominal y absoluta. Nominal significa que el medio elimina la mayoría de las partículas por encima del tamaño indicado, sin garantía estricta de eficiencia. Absoluta significa que el poro más grande está limitado a ese tamaño, probado según ISO 16889 o un estándar de punto de burbuja. Si una ficha técnica no dice cuál aplica, pregunte. Muchos elementos cotizan un número nominal que halaga el rendimiento real.

2. Índices beta en la práctica

El índice beta es la forma honesta de comparar elementos. Se escribe βx(c), donde x es el tamaño de partícula en micras. Un filtro con β10(c) = 200 deja pasar, por definición, 1 partícula por cada 200 que captura en el tamaño de 10 micras. Eso es 99.5% de eficiencia de eliminación. La tabla de abajo muestra las clases comunes.

ISO 16889 es el estándar de prueba multipaso que produce índices beta comparables entre marcas. Un elemento clasificado βx(c) = 200 por un fabricante de filtros hidráulicos debe comportarse como un elemento clasificado 200 de otro. Eso se cumple solo cuando ambos prueban según ISO 16889. Cuando un proveedor cotiza un índice beta sin el estándar de prueba, trate el número con cautela. Valores típicos mostrados; confirme el estándar de prueba en la ficha técnica.

Códigos de limpieza ISO 4406

Los índices beta describen el filtro. El código ISO 4406 describe el aceite. El código le dice cuántas partículas hay en cada mililitro de aceite en tres canales de tamaño. Es el idioma que usan los equipos de mantenimiento para fijar objetivos y juzgar el rendimiento del filtro.

1. Cómo funciona el código

El código se ve así: 22/18/13. Los tres números cuentan partículas iguales o mayores a 4 µm, 6 µm y 14 µm por mililitro. Cada número es un código, no un conteo bruto. Un código de 22 significa aproximadamente de 1,300 a 2,500 partículas por mililitro en ese canal. Números más altos significan aceite más sucio.

2. Códigos objetivo por sistema

Los objetivos dependen de la sensibilidad del componente. Una excavadora móvil rústica puede operar con un código más holgado que una máquina con control servo. Los objetivos típicos se muestran abajo; siga siempre la recomendación del OEM para su equipo.

Si su análisis de aceite devuelve un código dos números por encima del objetivo, el elemento está vencido o derivando. Arregle primero el filtro y luego vuelva a muestrear. Añadir un elemento más fino sin arreglar la derivación no resuelve nada.

Compatibilidad de marcas y ajuste por referencias cruzadas

Los elementos de reemplazo son un gran negocio porque todo filtro instalado necesita tarde o temprano un elemento nuevo. El mercado se divide en dos rutas: comprar la marca original o comprar un elemento intercambiable emparejado con las dimensiones originales. Un elemento intercambiable se fabrica con el mismo diámetro exterior, diámetro interior, largo, rosca y clase de medio que el original. Cuando se hace correctamente, entra en la misma carcasa, sella de la misma manera y filtra a la misma clase de rendimiento.

Las tablas de referencias cruzadas parten de la cadena estampada en el elemento viejo. Esa cadena puede ser un número de pieza de marca o una referencia genérica. Los ejemplos de abajo son el tipo de cadenas de referencia que verá en los catálogos OEM; nuestra biblioteca de intercambio empareja cada una con una familia de dimensiones.

1. Familias estilo Hydac

Los elementos estilo Hydac usan un formato compacto de retorno con roscas métricas. Una cadena estampada como 0500D 010BH4HC filtro hidráulico Hydac aparece en catálogos antiguos. Las listas más nuevas la llaman 0500D 010BH4HC elementos de filtro de presión Hydac. La ruta de reemplazo 0500D 010BH4HC filtro de presión Hydac mapea a la misma familia.

2. Familias Parker, Mahle y Pall

Las cadenas estilo Parker llevan un sufijo Q. G01954Q reemplazo de filtro hidráulico Parker serie 1 es un ejemplo. Las tablas 932627Q reemplazo de filtro hidráulico Parker listan la misma familia. También lo hacen las referencias cruzadas 936601Q reemplazo de filtro hidráulico Parker y las variantes 938373Q reemplazo de filtro de retorno Parker. Los elementos de succión estilo Mahle incluyen 852126DRG40 77682875 elementos de filtro de succión Mahle. Las familias estilo Pall siguen las mismas reglas de diámetro exterior, interior y largo. Los catálogos de filtros de retorno hidráulicos Filtrec usan un estilo de numeración similar desde Italia. Ninguna de estas cadenas es un modelo PLEATPURE; son números de referencia que emparejamos con una familia de dimensiones.

3. Atlas Copco y máquinas móviles

Los elementos estilo Atlas Copco para compresores móviles comparten las mismas convenciones de sello y rosca que las familias hidráulicas industriales. Las cadenas de búsqueda de cola larga para el rango DML incluyen lo siguiente, y cada una resuelve a la misma familia de carcasas:

• elemento intercambiable DML para filtro hidráulico 2 — misma familia, redacción alternativa de búsqueda
• elemento intercambiable DML para filtro hidráulico icono1 — misma familia, redacción alternativa de búsqueda
• elemento intercambiable DML para filtro hidráulico icono2 — misma familia, redacción alternativa de búsqueda
• elemento intercambiable DML para filtro hidráulico icono3 — misma familia, redacción alternativa de búsqueda

Las consultas de elemento intercambiable DML para filtro de alta presión suelen resolverse más rápido que una búsqueda de marca. Las páginas de inicio de elemento intercambiable DML para filtro hidráulico listan las familias que cubre cada proveedor. El texto de aterrizaje de fabricante de elementos de filtro hidráulico DML suele nombrar las marcas que cubren. En PLEATPURE fabricamos elementos intercambiables entre marcas verificados contra las dimensiones originales, cubriendo Hydac, Parker, Mahle, Pall, Filtrec, Atlas Copco y familias estilo DML, entre otras. Vea nuestra gama de cartuchos filtrantes hidráulicos para las familias intercambiables más comunes.

Intervalos de reemplazo y criterios de cambio

Los intervalos de cambio dependen del servicio, no solo del calendario. Tres señales le dicen cuándo cambiar: horas de operación, caída de presión y análisis de aceite.

1. Calendarios basados en horas

Los elementos hidráulicos de retorno suelen operar de 500 a 1,000 horas. Los de succión se cambian antes, típicamente de 250 a 500 horas, porque protegen directamente la bomba. Los de presión operan de 1,000 a 2,000 horas en sistemas limpios. Las máquinas móviles suelen cambiar todos los elementos en un solo intervalo de servicio por simplicidad.

2. Cambio basado en caída de presión

La política de cambio más barata es un intervalo fijo más una verificación de caída de presión. Cambie cuando la presión diferencial suba a 1.5 a 2 veces la lectura del elemento limpio, o cuando se dispare el indicador de derivación (típico). Un filtro de retorno que opera más allá de su límite colapsa o revienta, y los residuos que retenía se vierten al tanque.

3. Cambio basado en análisis de aceite

Si usted opera análisis de aceite, el código ISO 4406 mueve el calendario. Cuando el código se desvía por encima del objetivo, cambie el elemento aunque el horómetro diga que no. Cuando el código se mantiene limpio en la marca del intervalo, extender el intervalo es razonable, hasta el límite del OEM.

Los circuitos servo suelen usar una configuración de filtro de alta presión de 2 etapas, con una etapa gruesa delante de una fina. Cambie la etapa gruesa el doble de seguido que la fina. El elemento fino dura entonces más y el aceite se mantiene en objetivo.

Instalación y procedimiento de cambio

Un cambio correcto toma minutos. Un cambio apresurado cuesta una bomba. Siga la secuencia de abajo cada vez.

1. Antes de empezar

Detenga la máquina y alivie la presión del sistema. Limpie el área de la carcasa con un paño para que no caiga suciedad. Confirme que el elemento nuevo coincida con el viejo: diámetro exterior, interior, largo, rosca y sello. Revise las juntas tóricas por daños; un sello agrietado deriva todo el elemento.

2. La secuencia del cambio

Retire la tapa de la carcasa y levante el elemento viejo. Limpie el interior de la carcasa. Coloque sellos nuevos y lubríquelos con aceite limpio. Inserte el elemento nuevo, asiéntelo por completo y apriete la tapa según la especificación de la carcasa. No apriete de más un cuerpo roscado; el sello hace el trabajo, no la fuerza.

3. Verificaciones de la primera operación

Opere la bomba y observe los manómetros. Confirme que la presión diferencial regresa a la lectura limpia. Revise la carcasa por fugas. Reinicie el horómetro o anote el cambio en el registro. Deseche el elemento viejo según las reglas locales de residuos, ya que el aceite hidráulico es residuo peligroso en la mayoría de las regiones.

Un enfoque de muestra primero cuesta un elemento y una hora de tiempo de mantenimiento. Evita pedir mil unidades de un elemento que no asienta correctamente en su carcasa. El pedido de muestra es la única forma de estar seguro del ajuste antes del volumen.

Lista de verificación de compra

Antes de hacer un pedido, recorra esta lista:

1. Lea o mida el elemento viejo — diámetro exterior, interior, largo, rosca, tipo de sello.
2. Confirme la posición — retorno, succión o presión; cada una tiene una clasificación distinta.
3. Confirme la clase de medio — fibra de vidrio para líneas finas, malla metálica para succión, sintético para sistemas húmedos.
4. Confirme la clasificación en micras — nominal o absoluta, y el índice beta si está clasificado según ISO 16889.
5. Revise las condiciones de operación — la presión, temperatura y caudal máximos deben estar por debajo de la clasificación del elemento.
6. Conozca su carcasa — coteje la marca y el modelo de la carcasa, no solo el largo del elemento.
7. Pregunte por el pedido mínimo y el plazo — las familias de stock salen rápido; las construcciones de medio personalizado tardan más.

Cuando elija un proveedor de elementos filtrantes hidráulicos, pida el certificado de prueba. Un proveedor que no puede mostrar una ficha ISO 16889 le está cotizando una suposición. Un fabricante de elementos filtrantes hidráulicos que prueba según estándar puede documentar el índice beta y la capacidad de retención de suciedad de cada familia.

Errores comunes de los compradores

• Comprar por marca en lugar de por dimensión — el sello del elemento viejo no es la especificación. Mídalo.
• Ir a más fino de lo especificado — un elemento más fino eleva la caída de presión, acorta la vida y puede asfixiar la bomba en el lado de succión.
• Ignorar el sello — una junta tórica agrietada o una junta faltante deja pasar aceite sin filtrar que rodea el elemento.
• Estirar los intervalos de cambio — un elemento colapsado cuesta más que los filtros que se saltó.
• Mezclar clases de medio — cambiar fibra de vidrio por celulosa altera la limpieza de todo el sistema.
• Olvidar la derivación — un elemento derivado es una tubería, no un filtro. Cámbielo.

Cada error aparece en el campo como una sorpresa costosa: una bomba fallada, un cilindro rayado, un lote rechazado. Todos son evitables con una ficha técnica y una regla.

¿Cada cuánto debe cambiar un elemento filtrante hidráulico?

Los elementos de retorno suelen operar de 500 a 1,000 horas. Los de succión de 250 a 500 horas o hasta que el vacuómetro suba. Los de presión operan de 1,000 a 2,000 horas en servicio limpio (típico). La regla confiable es intervalo más caída de presión: cambie según el calendario, o antes cuando el indicador lo diga.

Conclusión final

Un elemento filtrante hidráulico es una pieza pequeña y reemplazable con un trabajo descomunal: proteger equipos que cuestan cientos de veces más que el elemento mismo. Haga coincidir la posición con la carcasa, el medio con el fluido y la clasificación con la especificación del equipo. Cambie según un calendario más caída de presión, nunca solo por memoria. Compre elementos de reemplazo por dimensión y clase de medio, no por hábito de marca.
