Un filtro de profundidad tapado detuvo una línea de pintura durante seis horas el trimestre pasado. La carcasa estaba llena y la bomba asfixiada. El equipo reemplazó tres cartuchos plegados antes de que alguien revisara la presión de entrada. El lote desechado y las horas extra superaron los $18,000. Todo se remontó a una elección de medio equivocada. Nadie preguntó si el sistema necesitaba un filtro plegado o un filtro de profundidad. Solo pidieron lo que pidió el anterior.

Los filtros plegados doblan el medio en pliegues para ganar más área superficial. Los filtros de profundidad atrapan la suciedad dentro de un medio grueso. Cada uno tiene un trabajo, y los mejores sistemas suelen usar ambos. La mayoría de los compradores llegan aquí a través de una búsqueda como 'filtro plegado agua' o 'cartucho filtrante de sedimentos'. Otros llegan con una pieza específica en mente. Por ejemplo, un 'filtro de sedimentos plegado unicel de 5 micras'. Algunos buscan un 'reemplazo de filtro de sedimentos kind water systems'. Muchos solo quieren un 'reemplazo de filtro de sedimentos' para su carcasa. Unos pocos necesitan un 'reemplazo de filtro de sedimentos de pozo' para una granja o cabaña. Algunos revisan primero las opciones de 'filtro de agua bobinado'.

Esta guía compara las tres construcciones principales. Explica clasificaciones en micras, retención de suciedad y caída de presión. Termina con una forma simple de elegir. ¡Siga leyendo para saber más!

Datos clave de un vistazo

• Filtración en profundidad — atrapa partículas dentro del grosor del medio. Retiene más suciedad por volumen.
• Filtración superficial — atrapa partículas en la cara del medio. Elimina con más precisión.
• Tres construcciones — plegada, soplada en fusión y bobinada cubren la mayor parte del servicio industrial.
• Retención de suciedad — el medio de profundidad suele retener de dos a tres veces más suciedad que el medio plegado del mismo tamaño.
• Caída de presión — el medio plegado suele operar más bajo a la misma clasificación en micras.
• Costo de reemplazo — el precio del elemento, la mano de obra del cambio y la disposición deciden el total anual.

Qué es la filtración en profundidad

La filtración en profundidad atrapa partículas dentro del medio, no sobre él. El fluido debe serpentear a través del grosor completo del material. La suciedad queda capturada por el camino tortuoso. Por eso un filtro de profundidad sigue trabajando mientras se carga. Las partículas capturadas se vuelven parte del filtro mismo.

La elección del medio impulsa el rendimiento. El polipropileno soplado en fusión construye una estructura de poros graduada. Las fibras son gruesas por fuera y finas por dentro. El medio bobinado enrolla hilo alrededor de un núcleo con tensión controlada. Ambos diseños reparten la carga de suciedad a través de la profundidad. Ese reparto es el punto completo de la filtración en profundidad.

Las clasificaciones de profundidad suelen ser nominales. Un filtro de profundidad nominal de 10 micras elimina la mayoría de las partículas por encima de 10 micras. No hay una garantía dura de eficiencia. La tasa de eliminación cambia a medida que la torta de suciedad se acumula. Algunos listados dicen 'cartuchos filtrantes plegados nominales de profundidad' cuando el medio es medio plegado de profundidad. Otros solo dicen 'filtros soplados en fusión'. Confirme siempre el método de prueba antes de comparar dos productos.

Los filtros de profundidad brillan donde la carga de suciedad es alta. También toleran condiciones de perturbación. Una oleada repentina de suciedad no los ciega tan rápido como a un filtro superficial. Por eso dominan la prefiltración de agua y la protección de ósmosis inversa. Un filtro soplado en fusión delante de una membrana es un diseño estándar.

Cómo funciona la filtración superficial

La filtración superficial funciona como un tamiz. Las partículas más grandes que el poro se detienen en la cara del medio. Las más pequeñas pasan. La suciedad capturada construye una torta en la superficie. Un filtro plegado es el diseño superficial clásico.

La gran ventaja es el área superficial. Los pliegues multiplican el área del medio dentro de una carcasa fija. Un cartucho plegado de 10 pulgadas suele empaquetar de 5 a 8 pies cuadrados de medio. Más área significa menor velocidad facial. Menor velocidad significa que la torta se acumula más lento. Eso extiende la vida útil a la misma clasificación.

Los filtros superficiales también se clasifican con más precisión. Un elemento plegado de fibra de vidrio se prueba según ISO 16889. Obtiene un índice beta como βx(c)=200 o βx(c)=1000. Ese es un número de eficiencia verificable, típico para servicio hidráulico. Los filtros de profundidad rara vez llevan tal afirmación. El estándar de prueba es lo que hace honesto el número.

La debilidad es la ceguera. Una vez que los poros superficiales se tapan, el elemento deja de pasar flujo. La caída de presión sube rápido. Un filtro plegado expuesto a limo pesado puede morir en días. Por eso los filtros plegados y de profundidad se emparejan en plantas reales. No son rivales. Son un equipo.

Construcción plegada vs de profundidad comparada

La elección no es bueno contra malo. Es un intercambio entre precisión y volumen de suciedad. El medio plegado gana en eficiencia y caída de presión. El medio de profundidad gana en retención de suciedad y costo por gramo de suciedad eliminada. Los sistemas que necesitan ambos los operan en serie. Los cartuchos filtrantes plegados dominan la hidráulica, los compresores y la filtración final. Los cartuchos de profundidad dominan la prefiltración y el servicio de sedimentos.

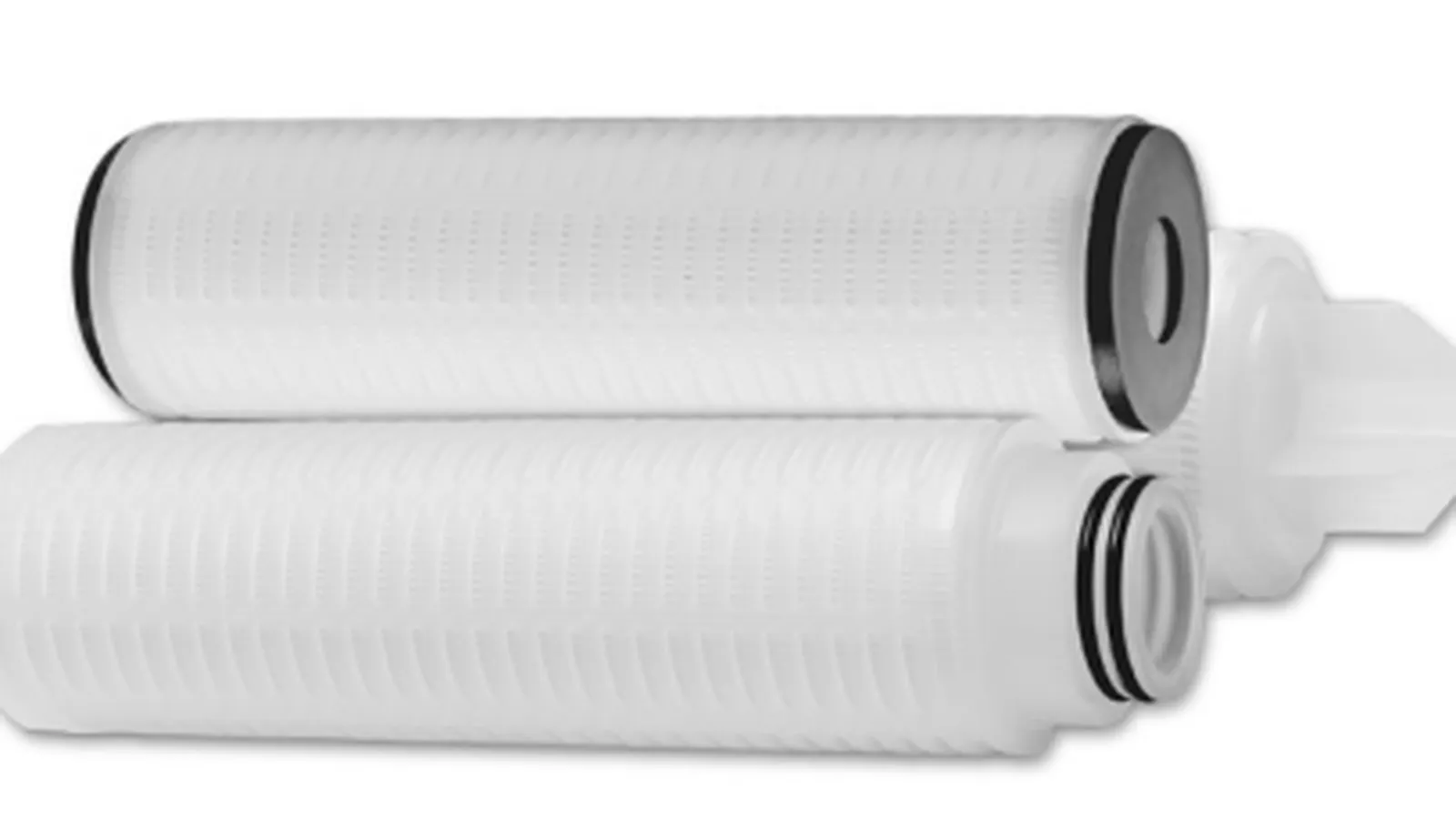

1. Construcción plegada

Un filtro plegado dobla el medio en pliegues de acordeón alrededor de un núcleo. Los dobleces crean una sección transversal en forma de estrella. El área del medio se multiplica sin una carcasa más grande. Los cartuchos plegados son la opción por defecto para trabajo de precisión. También sirven como filtro de sedimentos plegado en servicio de agua con carga moderada.

2. Construcción soplada en fusión

Un filtro soplado en fusión se hila a partir de fibras de polipropileno. Las fibras se soplan sobre un núcleo en capas. El tamaño de poro se aprieta de fuera hacia adentro. Ese gradiente captura la suciedad gruesa primero y la fina al final. El cartucho soplado en fusión es barato de producir. También retiene mucha suciedad por su dinero.

3. Construcción bobinada

Un cartucho bobinado enrolla hilo alrededor de un núcleo perforado. La tensión del enrollado controla el gradiente de densidad. Las vueltas más apretadas cerca del núcleo dan filtración más fina. Las vueltas más holgadas por fuera retienen la carga gruesa. Los filtros bobinados son el diseño de profundidad clásico. Siguen siendo populares para servicio de sedimentos y refrigerante.

La tabla muestra el patrón. El medio plegado da precisión con baja caída de presión. El medio de profundidad da volumen con una clasificación más holgada. Los fabricantes de filtros plegados cotizan índices beta y clasificaciones absolutas. Los productores de profundidad cotizan clasificaciones nominales y capacidad de suciedad. Ambos son números honestos, pero responden preguntas distintas.

Muchas plantas operan un cartucho de profundidad primero y uno plegado segundo. La etapa de profundidad atrapa la mayor parte de la suciedad a bajo costo. La etapa plegada protege el equipo con precisión. Este diseño de dos etapas suele recortar el gasto anual en filtros. También protege los elementos finos de la ceguera.

Medio soplado en fusión vs bobinado

Los compradores de profundidad enfrentan aún una segunda elección. ¿Soplado en fusión o bobinado? Ambos atrapan suciedad en el grosor del medio. Ambos son baratos. Las diferencias aparecen en química, consistencia y precio.

1. Ventajas del soplado en fusión

Un filtro soplado en fusión se fabrica de polipropileno. El material resiste agua y la mayoría de los químicos. La colocación de las fibras es más consistente que el enrollado de hilo. Los cartuchos soplados en fusión mantienen clasificaciones estables lote a lote. Un cartucho de polipropileno soplado en fusión es la elección estándar para la prefiltración de ósmosis inversa. El cartucho de PP soplado en fusión comparte las dimensiones de carcasa con los diseños bobinados.

2. Ventajas del bobinado

Los cartuchos de agua bobinados se construyen con hilo enrollado. El hilo de algodón añade absorbencia y es de grado alimenticio. El hilo de polipropileno resiste químicos. El enrollado es más lento que el soplado, así que el costo queda un poco más alto. Aun así, el medio bobinado maneja bien fluidos viscosos. Muchas plantas mantienen ambas construcciones en existencia.

El mercado de filtros de polipropileno soplado en fusión ha crecido rápido. Los productores estadounidenses de polipropileno soplado en fusión fijaron la línea base de calidad. Sus fibras graduadas dominan la prefiltración. El bobinado sigue fuerte donde el precio por cartucho importa más. Para sedimentos pesados, cualquiera de las dos construcciones funciona. Elija por química del medio y consistencia del proveedor.

Una ruta común de mejora es el plegado de profundidad. Los diseños más nuevos pliegan una malla de medio de profundidad. Esto eleva el área superficial sin perder la captura en profundidad. El rendimiento del filtro de agua bobinado es el punto de referencia que estos diseños persiguen. Los cartuchos soplados en fusión siguen siendo la opción de valor.

Clasificaciones en micras y eficiencia

Una micra es la millonésima parte de un metro. Un cabello humano tiene unas 70 a 100 micras de grosor. Las partículas que dañan bombas hidráulicas están en el rango de 3 a 15 micras. Entender el sistema de clasificación importa más que el número mismo.

1. Clasificaciones nominales

Nominal significa que se eliminan la mayoría de las partículas por encima del tamaño indicado. No hay un piso estricto de eficiencia. Un cartucho de profundidad nominal de 5 micras puede dejar pasar una parte significativa de partículas de 5 micras. Los números nominales son típicos de los medios soplados en fusión y bobinados. Sirven para prefiltración, donde unas pocas partículas perdidas no importan.

2. Clasificaciones absolutas y por beta

Absoluta significa que el poro más grande está limitado al tamaño indicado. El índice beta significa que la eficiencia de eliminación está probada. La prueba multipaso ISO 16889 es el estándar para elementos hidráulicos. Un cartucho plegado con βx(c)=200 elimina el 99.5% de las partículas en el tamaño x. Esa precisión es por qué los cartuchos plegados protegen el equipo final.

3. Emparejar la clasificación con el trabajo

Más fino no es mejor. Un elemento de 1 micra en un sistema de 25 micras eleva el costo y la caída de presión. También acorta la vida del elemento. Empareje la clasificación con el manual del equipo. Para agua, un filtro de sedimentos plegado de 5 a 20 micras es típico antes de la ósmosis inversa. Para líneas de retorno hidráulicas, de 10 a 25 micras es típico. Pregunte al proveedor qué estándar sigue la clasificación.

La clasificación solo significa algo con el método de prueba. Dos cartuchos de '5 micras' pueden diferir mucho. Uno puede ser medio de profundidad nominal. El otro puede ser medio plegado de clasificación absoluta. Confirme siempre el estándar en la ficha técnica. Este único hábito evita la mayoría de los pedidos equivocados.

Capacidad de retención de suciedad

La capacidad de retención de suciedad es el peso total de suciedad que un cartucho puede capturar antes del cambio. Se mide en gramos de suciedad. Decide con qué frecuencia cambia los elementos. La frecuencia de cambio decide el costo anual. Así que la retención de suciedad es un número económico, no solo técnico.

El medio de profundidad gana esta métrica. El grosor completo almacena partículas. Un cartucho de profundidad suele retener de dos a tres veces la suciedad de un cartucho plegado en la misma carcasa. Por eso las líneas de agua con alto contenido de sedimentos operan profundidad primero. La etapa de profundidad atrapa la masa. La etapa plegada limpia el resto.

El medio plegado retiene menos suciedad total pero dura más en clasificaciones finas. La razón es el área superficial. Un cartucho plegado a 5 micras puede superar en vida a un cartucho de profundidad a 5 micras, típico en servicio limpio. La torta se acumula más lento en el área más grande. Cuando la carga es pesada, gana la profundidad. Cuando la carga es ligera, ganan los pliegues.

Los datos de capacidad rara vez son independientes. Los fabricantes prueban según sus propios métodos. Pida el polvo de prueba y la caída de presión terminal. Un número de capacidad sin método de prueba es una cifra de marketing. Compare igual con igual. De lo contrario, los números lo engañarán.

Caída de presión y caudal

La caída de presión es la resistencia que un cartucho añade al flujo. Se mide a través del elemento en psi o bar. Todo filtro intercambia eliminación por resistencia. El arte está en equilibrar ambos para su caudal.

1. Caída de presión limpia

Un cartucho nuevo tiene una caída de presión limpia. El medio plegado suele partir más bajo porque el área es grande. El medio de profundidad parte más alto porque el camino es tortuoso. Una caída limpia más baja significa menos energía de bomba y más margen. Los números de caída limpia aparecen en toda ficha técnica.

2. Carga y caída terminal

La caída de presión sube a medida que se carga la suciedad. La curva es plana al principio, luego empinada al final. La caída terminal es el límite antes del cambio. Los límites típicos son de 10 a 15 psi para cartuchos de agua. Los elementos hidráulicos se cambian en el indicador, a menudo de 25 a 40 psi por encima de limpio. Operar más allá del límite colapsa el elemento.

3. Errores de caudal

Duplicar el caudal cuadruplica aproximadamente la caída de presión en servicio turbulento. Un cartucho dimensionado para un caudal no puede servir al doble. Las carcasas sobredimensionadas desperdician dinero. Las subdimensionadas asfixian el sistema. Revise la clasificación de caudal contra la curva de la bomba. Este es el error de ingeniería más común en filtración.

El medio de profundidad se comporta distinto bajo carga. La torta de suciedad se reparte por el grosor. La caída de presión sube lento al principio. Luego sube abruptamente cuando el núcleo se tapa. El medio plegado tapa la cara y sube antes. Ninguno es mejor. Solo señalan distinto. Use el manómetro, no el calendario.

Elección según la aplicación

Empiece por el fluido, luego la carga de suciedad, luego la clasificación. La construcción se deriva de esos tres. Estos son los patrones comunes entre industrias.

1. Tratamiento de agua

Las líneas de agua operan medio de profundidad primero. Un cartucho soplado en fusión toma la carga de limo. Un filtro de sedimentos plegado pule después. Para agua potable, use medio de grado alimenticio. Para protección de ósmosis inversa, un cartucho de profundidad de 5 micras es típico antes de la membrana. Vea nuestra gama de cartuchos filtrantes para líquidos para opciones de sedimentos y carbón.

2. Sistemas hidráulicos

La hidráulica necesita precisión, así que manda la fibra de vidrio plegada. Las clasificaciones de 3 a 25 micras son típicas según el circuito. Los elementos de línea de retorno ven la mayor suciedad. Los elementos de línea de presión protegen válvulas y bombas. Los índices beta según ISO 16889 son el idioma de compra aquí. Nuestra gama de cartuchos filtrantes hidráulicos cubre las familias comunes.

3. Compresores de aire y admisión

Los filtros de admisión de compresores son plegados por baja caída. Los filtros de aire plegados también protegen motores y unidades HVAC. Los pliegues intercambian un poco de caída de presión por larga vida del elemento. Los elementos separadores de aceite usan medio coalescente, un trabajo completamente distinto. Nuestra gama de elementos para compresores separa las tres etapas.

4. Captación de polvo

Los colectores de chorro de pulso usan cartuchos plegados. Un cartucho plegado para colector de polvo empaqueta un área enorme en un tubo corto. Los filtros de casa de bolsas plegados recortan la caída de presión y extienden los ciclos de limpieza. Los colectores de cartuchos superan a las bolsas en huella. Nuestros cartuchos para colectores de polvo están construidos para limpieza por pulsos.

5. Bolsas y especialidades

Algún servicio conviene a una bolsa, no a un cartucho. Las bolsas filtrantes plegadas añaden área superficial al formato de bolsa. Los filtros de bolsa plegados se cambian tan rápido como las bolsas pero filtran como cartuchos. Las bolsas plegadas también recortan el volumen de disposición. Nuestra gama de bolsas filtrantes cubre opciones de fieltro y plegadas. En alimentos y farmacéutica, la química del medio importa más que la construcción. Confirme el cumplimiento FDA para servicio de contacto.

Filtros de aire plegados y servicio de polvo

La filtración de aire merece su propia sección. La física es la misma, pero el idioma difiere. Los compradores hacen preguntas distintas. Muchos buscan 'qué es un filtro de aire plegado' antes de comprar. La respuesta moldea toda decisión de admisión.

Un filtro de aire plegado dobla un medio no tejido en pliegues de acordeón. El medio suele ser poliéster o celulosa con un aglutinante de resina. Los pliegues multiplican el área dentro del marco. Más área significa menor velocidad facial y menos resistencia. El número y la profundidad de los pliegues deciden la clase de rendimiento.

El viejo debate es filtros de aire plegados vs no plegados. Los diseños de filtro de aire no plegado usan una almohadilla plana de medio. Cuestan menos y retienen menos. También se ciegan más rápido bajo carga de polvo. Los filtros de aire plegados cuestan un poco más y duran varias veces más, típico en servicio de admisión. En un año, la opción plegada suele ganar en costo total.

La misma lógica recorre la captación de polvo. Los cartuchos plegados reemplazan bolsas en muchos colectores. Un elemento plegado para colector de polvo empaqueta más medio por tubo. Los pulsos de limpieza sacuden la torta. Los filtros de casa de bolsas plegados siguen el mismo principio a mayor escala. Para HVAC y admisión de motores, la opción plegada es ahora la predeterminada. Vea nuestra gama para colectores de polvo para diseños de chorro de pulso.

Costo de reemplazo e intervalos de cambio

El precio del elemento es solo parte del costo. La mano de obra del cambio, la disposición y el tiempo de inactividad se suman. Un cartucho de profundidad barato cambiado semanalmente puede costar más que un cartucho plegado mejor cambiado mensualmente. Calcule el total anual, no el precio unitario.

El costo de reemplazo sigue patrones típicos. Un cartucho bobinado suele ser el más barato por unidad. Un soplado en fusión queda un poco más alto. Los cartuchos plegados cuestan más por unidad pero duran más en servicio limpio. Los elementos intercambiables recortan a las marcas originales un típico 30 a 50%. Ese margen es donde los compradores ahorran dinero real.

Los intervalos de cambio dependen del servicio y la carga. Los cartuchos de agua se cambian por presión diferencial o ciclo fijo. Los ciclos típicos van de uno a seis meses en servicio de sedimentos. Los elementos de retorno hidráulicos operan de 500 a 1,000 horas, típico. Los elementos de filtro de aire siguen el medidor de restricción o un calendario estacional. El medidor le gana al calendario cada vez.

Un diseño de dos etapas recorta el costo total. La etapa de profundidad extiende la vida de la etapa plegada. La etapa plegada protege el equipo. El par suele costar menos por año que un solo filtro fino. Haga las cuentas antes de cambiar. Los compradores de volumen deben preguntar por el pedido mínimo y los plazos de stock. Vea la gama completa PLEATPURE para precios directo de fábrica.

Errores comunes de los compradores

• Comprar por marca en lugar de por dimensión — mida diámetro exterior, interior, largo y sello. El sello de la marca no es una especificación.
• Ir a más fino de lo especificado — más fino eleva la caída de presión y acorta la vida. Empareje el manual.
• Mezclar clases de medio — un cambio de celulosa por fibra de vidrio altera la limpieza de todo el sistema.
• Ignorar el sello — una junta tórica agrietada deriva el elemento por completo.
• Saltarse el pedido de muestra — un cartucho y una hora valen más que mil unidades equivocadas.
• Perseguir el precio unitario más bajo — el costo anual es el número real.

Cada error aparece como una sorpresa en el campo. Una bomba fallada, un cilindro rayado, un lote rechazado. Todos son evitables con una ficha técnica y una regla. Si no está seguro de qué construcción encaja, envíenos su número de pieza y su servicio. Cotizaremos el medio y la clasificación, no solo un precio.

Conclusión final

Los filtros plegados y de profundidad son socios, no rivales. El medio de profundidad captura la masa de la suciedad. El medio plegado protege el equipo con precisión. El sistema correcto usa ambos en serie. Empareje la construcción con la carga, la clasificación con el manual y el medio con el fluido.

La profundidad gana en volumen de suciedad y precio unitario. Los pliegues ganan en precisión y caída de presión. El soplado en fusión y el bobinado cubren el lado de profundidad. Los cartuchos plegados cubren el lado final. Compre por dimensión, medio y clasificación. Confirme el estándar de prueba. Muestree antes de comprometerse con volumen.
