Cómo reemplazar un cartucho filtrante de agua: Guía en 7 pasos | PLEATPURE

Una planta de alimentos perdió un turno completo cuando su bastidor de ósmosis inversa se disparó a las 2 a. m. La causa fue un cartucho filtrante de agua que había operado 40 días después de su fecha de cambio. La membrana aguas abajo costó $1,800 reemplazarla. La línea estuvo parada seis horas mientras un equipo traía un elemento de repuesto. Un solo cambio omitido, y la factura superó los $2,000 antes del mediodía.

Esta guía muestra cómo reemplazar un cartucho filtrante de agua en seis pasos simples. La misma secuencia aplica para reemplazar elementos de cartuchos filtrantes de agua en casi cualquier carcasa estándar. Puede usarla para un cartucho de sedimentos o un cartucho de bloque de carbón. También funciona para un cartucho de carbón activado y para cartuchos de ósmosis inversa. Todo cartucho de reemplazo sigue la misma rutina: corte, despresurice, retire, limpie, instale, enjuague. Con una llave y una cubeta, la mayoría de los cambios toman de 15 a 30 minutos (típico). ¡Siga leyendo para saber más!

Datos clave de un vistazo

• Tiempo — Un cambio típico toma de 15 a 30 minutos con herramientas manuales.
• Disparador — Cambie el elemento cuando la presión diferencial suba de 10 a 15 psi por encima de la lectura limpia.
• Frecuencia — Las etapas de sedimentos operan de 3 a 6 meses; las etapas de carbón de 6 a 12 meses (típico).
• Sello — Engrase la junta tórica nueva con silicona de grado alimenticio para evitar fugas de derivación.
• Enjuague — Deje correr agua de 3 a 5 minutos después de la instalación para purgar aire y finos de carbón.
• Seguridad — Despresurice la carcasa antes de abrirla; la presión atrapada puede lanzar la tapa.

Estos seis datos cubren el 90% de las preguntas que hacen los equipos de mantenimiento antes de su primer cambio. Los pasos siguientes convierten cada dato en una acción física.

Preparación: la seguridad primero

La preparación decide si el cambio toma 20 minutos o dos horas. Un cambio apresurado suele terminar con el piso mojado y un segundo viaje a la caja de herramientas. Reúna el cartucho nuevo, la llave y la cubeta antes de tocar la carcasa.

Empiece cerrando la válvula de suministro aguas arriba. Gírela en el sentido de las agujas del reloj hasta que asiente con firmeza. Luego abra una llave o grifo aguas abajo para purgar la presión. Déjelo correr hasta que el flujo se detenga, normalmente de 30 a 60 segundos. Una línea residencial estándar opera a 40 a 60 psi (típico). Un bastidor industrial puede contener 100 psi o más, así que revise el manómetro y espere a que marque cero.

Para sistemas de agua caliente, deje enfriar la carcasa por debajo de 100 °F antes de abrirla (típico). Use guantes y gafas de seguridad; el agua de la carcasa puede llevar incrustaciones y residuos atrapados. Coloque una cubeta debajo de la carcasa antes de aflojar cualquier cosa. Una carcasa de 10 pulgadas contiene de 1 a 2 litros llena, y una de 20 pulgadas el doble.

Confirme que el cartucho de reemplazo esté a mano y coincida con el viejo. Compare diámetro exterior, diámetro interior y largo antes de empezar. Nada frena un cambio como encontrar el elemento equivocado a mitad del trabajo.

Herramientas que necesita

No necesita una caja de herramientas completa. Una llave para filtros, una cubeta y un trapo limpio cubren la mayoría de los trabajos de reemplazo de cartuchos filtrantes de agua. La tabla de abajo lista las herramientas que manejan los casos difíciles.

La mayoría de los cartuchos viven en carcasas con tapa de 2.5 o 4.5 pulgadas. Revise la forma de la tapa antes de comprar una llave. Las tapas hexagonales toman una llave ajustable; las redondas toman una llave de correa. Las carcasas de giro y bloqueo no necesitan llave, solo un agarre firme y un cuarto de vuelta.

Paso 1: Corte y despresurice

Cierre primero la válvula de entrada, luego la de salida si existe. En un bastidor industrial, siga el bloqueo y etiquetado (lockout/tagout) y etiquete el sistema. Abra una llave aguas abajo y déjela correr hasta que el flujo se detenga. Esto ventila la presión atrapada que de otro modo rociaría el agua de la carcasa.

Confirme que el manómetro marque cero antes de tocar la tapa. Si el sistema no tiene manómetro, afloje la tapa un cuarto de vuelta y escuche. Un silbido significa que aún hay presión atrapada; ciérrela y espere. Nunca abra una carcasa bajo presión; la tapa puede salir disparada y herirlo.

Las carcasas estándar usan roscas a la derecha, pero algunas usan a la izquierda. Revise la tapa antes de forzarla. Forzar una tapa de rosca izquierda en el sentido de las agujas del reloj puede agrietar el cuello de la carcasa. En caso de duda, marque la tapa con cinta y pruebe con suavidad.

En un sistema de ósmosis inversa de varias etapas, repita la purga en cada etapa. Las carcasas de tres y cuatro etapas atrapan cada una su propia bolsa de presión. Purgar una llave no drena las demás.

Sepa qué válvula es cuál antes de girar cualquier cosa. Una válvula de derivación envía el agua alrededor de la carcasa; cerrar la equivocada deja la carcasa con presión. Rastree la tubería desde la carcasa hasta el cierre y marque la válvula con cinta si el equipo cambia seguido. Las carcasas en línea de cambio rápido no tienen válvula de drenaje, así que la cubeta recoge lo que contiene el cartucho.

Paso 2: Retire el cartucho viejo

Coloque la cubeta directamente debajo de la carcasa. Desenrosque la tapa en sentido contrario a las agujas del reloj con la mano primero. Si no se mueve, use la llave de correa con fuerza constante. Una tapa trabada suele necesitar de 40 a 60 N·m de par (típico). Aplique la fuerza lentamente; los tirones bruscos pueden agrietar la tapa.

Levante el cartucho viejo hacia afuera en línea recta y colóquelo en la cubeta. Observe la dirección de la flecha de flujo en la carcasa. Lea el modelo o número de pieza estampado en la tapa final vieja y anótelo. Ese número es lo que cotiza para la orden de reemplazo.

Inspeccione el elemento viejo antes de tirarlo. Sedimento pesado en la base sugiere que el prefiltro es pequeño. Un cartucho colapsado o reventado significa que el intervalo de cambio fue demasiado largo. Desgarros a lo largo de los pliegues apuntan a daño por manipulación o sobrepresión. Estas pistas le dicen qué cambiar, no solo qué reemplazar.

Las carcasas de cambio rápido con tapas de giro mantienen el cartucho contra un resorte. Tire de la tapa y el cartucho sale parcialmente para un agarre fácil. Deseche el elemento viejo según las reglas locales; los cartuchos de carbón son seguros para vertedero en la mayoría de las regiones, mientras que las membranas de ósmosis inversa gastadas pueden contar como residuo especial.

Paso 3: Limpie e inspeccione la carcasa

Limpie el interior de la carcasa con un trapo limpio. Retire el sedimento que se acumula en la copa inferior. Enjuague la carcasa con agua limpia si hay incrustaciones visibles. No use jabón; el residuo puede hacer espuma aguas abajo.

Inspeccione la ranura de la junta tórica en la tapa. Una junta tórica agrietada, aplanada o faltante es la causa más común de fugas después de un cambio. Reemplace la junta tórica por una nueva en cada cambio (típico). Haga coincidir el anillo nuevo con el tamaño de la ranura; un anillo de 2.25 pulgadas no sella una ranura de 2.5 pulgadas.

Revise las roscas de la carcasa y las de la tapa por daños. Busque grietas capilares alrededor del cuello de la tapa. Una carcasa agrietada debe reemplazarse, no remendarse. Reutilizar una carcasa agrietada convierte un trabajo de 20 minutos en una inundación.

En servicio de alimentos y bebidas, sane la carcasa una vez al año (típico). Un desinfectante de grado alimenticio y un enjuague limpio mantienen el lado húmedo libre de biopelícula. Omita este paso en líneas industriales estándar de agua a menos que su auditoría lo exija.

Revise el tubo central mientras la carcasa está abierta. Incrustaciones o arena en el tubo central bloquean el orificio del cartucho y roban caudal. Una válvula de retención atascada en la salida deja que el agua retroceda hacia la carcasa, así que confirme que cierra cuando la empuja. Ambas revisiones toman 30 segundos y evitan visitas de retorno.

Paso 4: Instale el cartucho nuevo

Desenvuelva el cartucho nuevo y revise ambas tapas finales. Confirme que la junta tórica esté asentada y que los pliegues no estén aplastados. Aplique una película delgada de grasa de silicona de grado alimenticio a la junta tórica de la carcasa. La grasa evita que el anillo ruede o se pellizque cuando la tapa asienta.

Inserte el cartucho en línea recta sobre el tubo central. Empuje hasta que asiente contra la base; un cartucho flojo se bambolea y deriva. Para elementos de carbón, instale en seco; el paso de enjuague maneja los finos sueltos.

Atornille la tapa con la mano hasta que se detenga. Luego apriete un cuarto a media vuelta más (típico). En carcasas con tapa hexagonal, apriete la tapa a 15 a 20 ft-lb (típico). Apretar de más es el error número uno de instalación; agrieta tapas y aplasta juntas tóricas.

Las carcasas de giro y bloqueo son diferentes. Alinee las pestañas, empuje la tapa hacia abajo y gire un cuarto de vuelta hasta que el seguro haga clic. Solo fuerza manual; una llave sobre una tapa de giro rompe las pestañas de bloqueo.

Algunas carcasas de 20 pulgadas toman un cartucho largo; otras toman dos cartuchos de 10 pulgadas apilados extremo con extremo. Instale primero el cartucho inferior y luego el superior sobre el mismo tubo central. Los sistemas apilados gotean cuando el cartucho superior no asienta cuadrado, así que empújelo hacia abajo hasta sentir que el hombro engrana.

Paso 5: Enjuague y pruebe fugas

Abra la válvula de entrada lentamente. Un aumento repentino puede desplazar el cartucho y soplar la junta tórica. Abra una llave aguas abajo para ventilar el aire de la carcasa. Manténgala abierta hasta que el flujo corra constante sin escupir.

Deje correr el sistema de 3 a 5 minutos. Los cartuchos de carbón suelen liberar finos negros durante el primer minuto o dos. Enjuague hasta que el agua salga clara; esto suele tomar de 1 a 2 minutos extra (típico).

Revise el sello de la tapa y cada unión por goteos. Un pequeño rezumo suele detenerse después de un cuarto de vuelta más. Un goteo constante significa que la junta tórica está pellizcada; drene, vuelva a engrasar y reasiente. Confirme que el manómetro muestre una lectura normal de operación.

Escriba la fecha de instalación en la etiqueta de la carcasa. El próximo cambio parte de esta fecha, así que una etiqueta visible mantiene el calendario honesto.

Recorra la línea aguas abajo después del enjuague. Revise la presión de la membrana de ósmosis inversa, el nivel del tanque suavizador y cualquier llave de uso puntual. Un cambio de cartucho altera ligeramente la presión del sistema, así que confirme que las lecturas estén dentro del rango del equipo. Registre el cambio en la hoja de mantenimiento; el registro se convierte en la evidencia para el presupuesto del próximo año.

Cuándo reemplazar: calendario y caída de presión

La presión diferencial es el disparador honesto para todo filtro. Mídala a través de la carcasa cuando el elemento es nuevo. Cambie el elemento cuando suba de 10 a 15 psi por encima de esa lectura limpia (típico). La mayoría de las carcasas industriales tienen un manómetro o indicador para este propósito.

El calendario es el disparador de respaldo. Los intervalos de abajo son típicos para servicio de agua limpia; las cargas pesadas de suciedad los acortan. Un cartucho para colector de polvo sigue la misma regla en aire, no en agua.

La regla de caída de presión importa más que el calendario. Un filtro que opera más allá de su límite colapsa o revienta. Los residuos que retenía se vierten entonces directamente aguas abajo. Así es como un elemento de 30 dólares se convierte en una reparación de 3,000 dólares.

Haga la cuenta una vez y el calendario deja de ser opcional. Una planta con 12 carcasas cambia cada elemento dos veces al año. A $45 por elemento, eso son 24 elementos y $1,080 por año. Retrasar un cambio ahorra $90 y arriesga una membrana de $1,800 más seis horas de parada. Los números nunca favorecen el retraso.

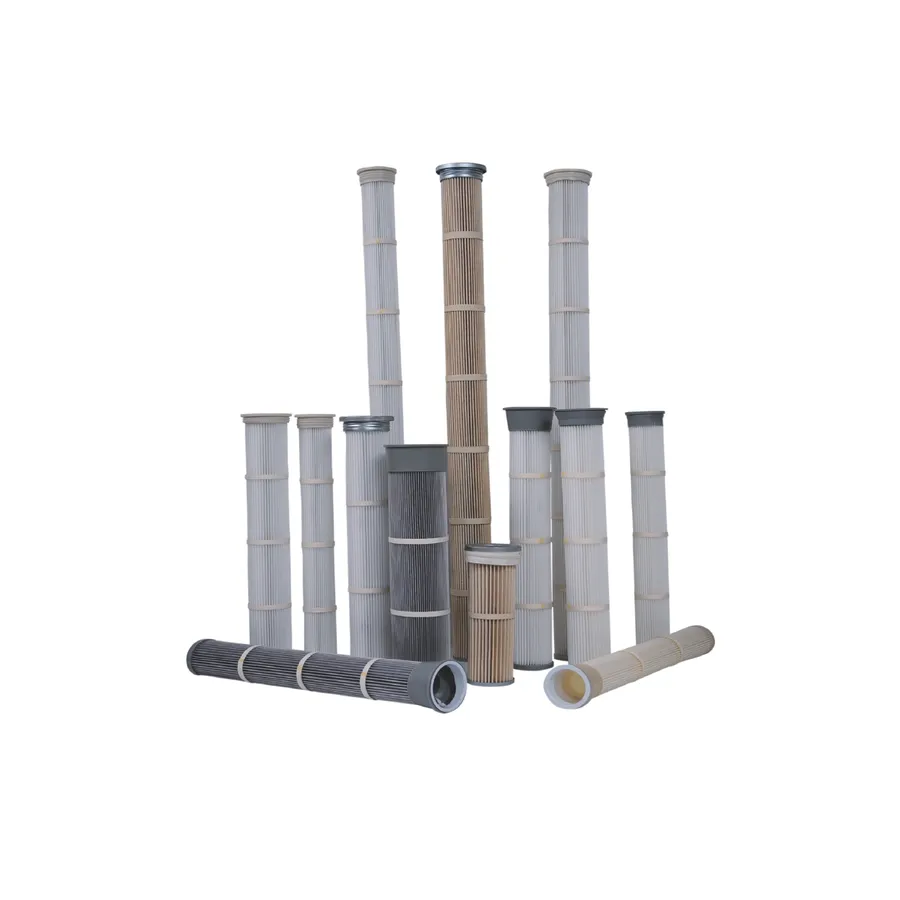

El servicio de colectores de polvo sigue la misma disciplina en aire. Un cartucho de polvo se carga de polvo hasta que la presión diferencial sube. Los fabricantes de cartuchos para colectores de polvo publican límites limpio y sucio para cada medio. Cambie un cartucho de colector de polvo cuando la lectura cruce el límite sucio, o en el calendario de 6 a 12 meses, lo que ocurra primero. Los cartuchos de colectores de polvo en colectores de chorro de pulso se limpian con pulsos entre cambios, lo que extiende el intervalo.

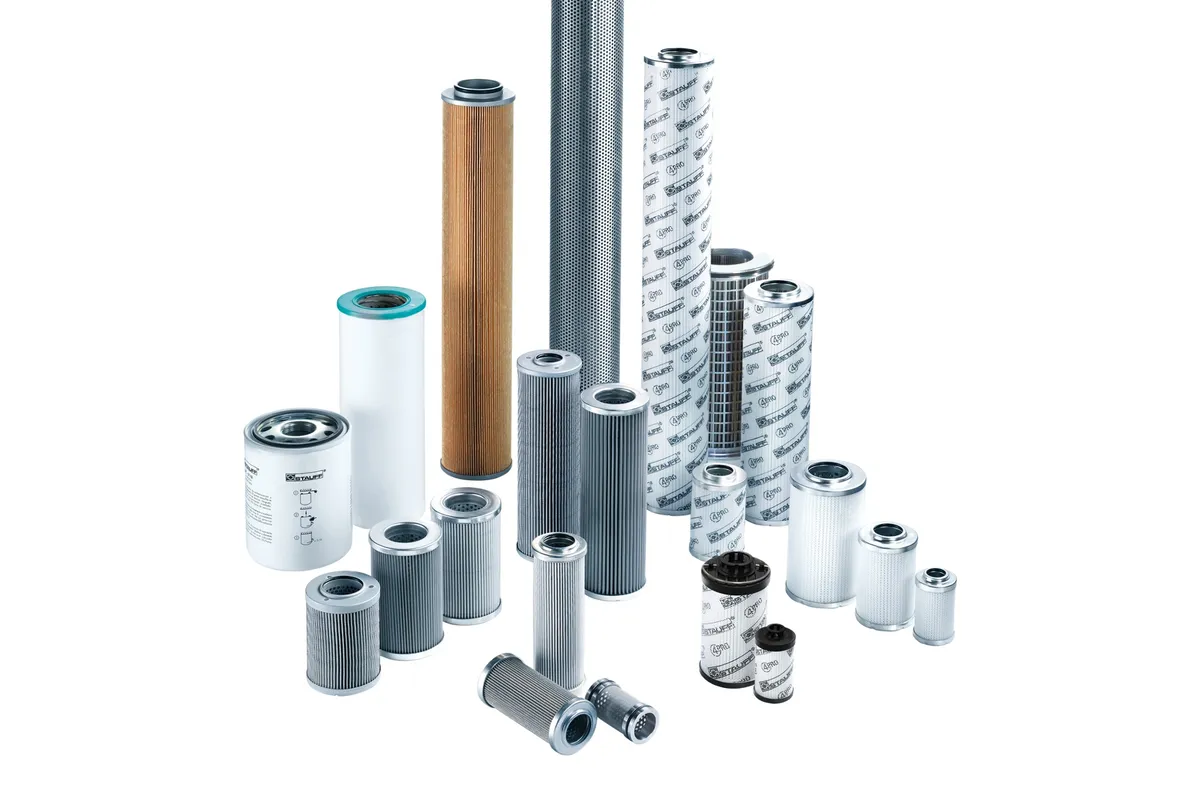

Cómo elegir el cartucho de reemplazo correcto

Haga coincidir el reemplazo por dimensiones, no por hábito de marca. El diámetro exterior, el diámetro interior, el largo total y el estilo de sello deciden el ajuste. La clasificación en micras decide el resultado de filtración. Todo cartucho de reemplazo sale con una etiqueta de fecha por una razón: registre la fecha de instalación y el intervalo es fácil de planear.

Los compradores buscan "cartucho filtrante agua" cuando no conocen el número de pieza. El modelo de la carcasa importa más que la frase de búsqueda. Coteje el número de pieza viejo o mida el elemento; ambas rutas llevan al mismo ajuste.

La clasificación en micras decide qué tan limpia sale el agua. Las clasificaciones nominales eliminan la mayoría de las partículas por encima del tamaño indicado; las absolutas garantizan el poro más grande. Un cartucho de 5 micras para agua es la etapa final habitual, mientras que un elemento de 20 o 50 micras lo protege aguas arriba. Más fino no es automáticamente mejor; una clasificación por debajo de la especificación del sistema eleva la caída de presión y acorta la vida.

Las especificaciones más comunes en servicio de agua son estas cinco.

• Soplado en fusión — un cartucho soplado en fusión atrapa sedimentos a través de la profundidad del medio; ideal para cargas altas de suciedad.
• Bobinado — un cartucho bobinado enrolla hilo alrededor de un núcleo; barato y eficaz para arena y óxido.
• Sedimentos plegados — un cartucho de 5 micras para agua es el prefiltro final estándar antes de la ósmosis inversa.
• Bloque de carbón — un cartucho de bloque de carbón elimina cloro, sabor y olor con poros ajustados.
• Carbón granular — un cartucho de carbón activado adsorbe orgánicos y cloro; la capacidad supera a la clasificación de partículas.
• Acero inoxidable — un cartucho de acero inoxidable y los cartuchos de acero inoxidable con malla son lavables y reutilizables.
• Protección de ósmosis inversa — un cartucho de ósmosis inversa se coloca aguas arriba de la membrana y atrapa los finos que la ciegan.
• Hogar — los cartuchos filtrantes domésticos comparten las mismas dimensiones que las unidades industriales ligeras.

Las carcasas de marca no son una barrera. Una carcasa de cartucho GE acepta un elemento de posventa con dimensiones coincidentes. Una cotización de reemplazo de cartucho GE necesita el número de pieza viejo, no solo el nombre de la marca. Lo mismo aplica para toda carcasa de marca: mida o lea, luego haga coincidir.

Para servicio de cartucho de carbón para agua, decida entre medio de bloque y granular. Un cartucho de carbón con medio de bloque elimina partículas y cloro; el medio granular retiene más capacidad. Un cartucho de sedimentos aguas arriba protege cualquier estilo de carbón del recubrimiento y la ceguera.

Para cartuchos plegados nominales de profundidad, el disparador de cambio sigue siendo el mismo: caída de presión o tiempo transcurrido. La construcción solo cambia qué tan rápido se carga el elemento de suciedad. El medio de profundidad retiene más, el medio plegado filtra más fino; ambos siguen los pasos de arriba.

Mida con un calibrador cuando el número de pieza viejo esté desgastado. Diámetro exterior, diámetro interior y largo total son los tres números que importan. Los elementos estándar de 10 pulgadas miden 9.75 pulgadas de largo y 2.5 pulgadas de diámetro (típico). Una medición de 10 minutos vale más que una semana de envíos equivocados.

Mantenga en existencia cartuchos de reemplazo para las carcasas que atiende. Los compradores de volumen suelen mantener en stock cartuchos de reemplazo para sus tres carcasas más comunes. Rote el inventario por fecha, primero lo más viejo. Un reemplazo de cartucho es mantenimiento programado, no una emergencia. Plánelo como un cambio de aceite y el sistema nunca lo sorprenderá.

Si no está seguro de las dimensiones, envíenos el número de pieza viejo o una foto con regla. Nuestra gama de cartuchos filtrantes para líquidos cubre medios de sedimentos, carbón, bobinado y soplado en fusión en tamaños estándar.

Errores comunes que debe evitar

• Apretar de más la tapa — las tapas agrietadas son el fallo de campo más común después de un cambio.
• Reutilizar la junta tórica vieja — un anillo aplanado gotea a la presión de línea.
• Instalar en seco — una junta tórica sin lubricar rueda y se pellizca.
• Saltarse el enjuague — los finos de carbón y el aire van directo al punto de uso.
• Forzar la rosca equivocada — las carcasas de rosca izquierda se agrietan cuando se fuerzan en sentido horario.
• Comprar por marca — una carcasa estilo GE no requiere un elemento de marca GE.
• Olvidar la fecha — sin fecha de instalación, el calendario parte de la memoria.
• Mezclar modelos — un desajuste de cartucho ocurre cuando el modelo del elemento no coincide con el modelo de la carcasa.

Cada uno de estos errores aparece como un piso mojado, una membrana rayada o un lote rechazado. Cada uno es evitable con una ficha técnica, una regla y un marcador permanente.

Solución de problemas después del cambio

Fuga en la tapa: drene, vuelva a engrasar la junta tórica y reasiente la tapa. Si aún rezuma, el anillo es del tamaño equivocado.

Presión baja después de la instalación: revise el prefiltro y la carcasa por aire. Un cartucho demasiado fino para el caudal también baja la presión. Compare la lectura con la línea base del elemento limpio.

Agua lechosa o turbia: el aire disuelto se aclara en unas horas (típico). Corra la llave más cercana hasta que el flujo se estabilice.

Mal sabor después de un cambio de carbón: enjuague más tiempo. Los lechos de carbón granular pueden soltar finos durante los primeros 5 a 10 minutos (típico). El medio de bloque suele aclararse en 1 a 2 minutos.

Silbido en la tapa: la carcasa no está totalmente despresurizada o la junta tórica está pellizcada. Cierre la entrada, ventile y comience de nuevo los pasos de instalación.

Si el mismo problema regresa en cada cambio, mire aguas arriba. Un prefiltro desgastado o una bomba que falla empujan residuos que usted no puede arreglar en el cartucho.

Un golpe de ariete después de un cambio suele significar que la carcasa se llenó demasiado rápido. Cierre la entrada a medias, deje que la carcasa se llene por 30 segundos y luego abra por completo. Una carcasa que traquetea apunta a un cartucho flojo; drene, reasiente y reapriete. Ambas correcciones toman menos de dos minutos.

Conclusión final

Reemplazar un cartucho filtrante de agua es un trabajo de seis pasos que la mayoría de los equipos termina en 15 a 30 minutos. Corte, despresurice, retire, limpie, instale, enjuague. Los dos hábitos que previenen los fallos costosos son la verificación de caída de presión y la fecha de instalación.

Cambie según el calendario o la lectura de presión, lo que ocurra primero. Engrase cada junta tórica, enjuague cada elemento de carbón y apriete las tapas según especificación. Un reemplazo de cartucho de agua bien hecho cuesta unos pocos dólares y ahorra miles.

Cuándo llamar a un profesional: carcasas agrietadas, conexiones roscadas que no puede identificar y sistemas que pierden presión después de un cambio correcto. Un plomero o un servicio de filtración cuesta menos que la inundación que causa un error. Para carcasas industriales estándar, los seis pasos de arriba son todo lo que necesita.

PLEATPURE fabrica cartuchos de líquidos de sedimentos, carbón, bobinado y soplado en fusión directo de fábrica. Cada elemento se verifica en dimensiones y se prueba a presión antes de enviarse. Explore la gama de cartuchos filtrantes para líquidos o envíenos su número de pieza viejo para una cotización de referenciación cruzada.
