Una línea de pintura del medio oeste se detuvo seis horas el mes pasado. La causa fue una sola bolsa filtrante tapada en el circuito de pre-recubrimiento. La semana anterior, la planta cambió a una bolsa más fina para "mejorar" la claridad. Esa bolsa asfixió la bomba, la bomba cavitó y la factura de reparación llegó a $8,700. La bolsa que lo causó costaba $9.

Las bolsas filtrantes parecen la pieza más simple de cualquier planta, y es exactamente por eso que se eligen mal. Una bolsa es un saco poroso que se introduce en una carcasa y atrapa partículas por encima de un tamaño determinado. El medio, la clasificación en micras, el tamaño y el anillo deciden si funciona o arruina su turno. Los compradores que buscan bolsas filtrantes industriales, bolsas filtrantes plegadas o bolsas filtrantes para líquidos suelen comparar precios antes de comparar especificaciones. Ese orden cuesta dinero. Esta guía muestra cómo elegir bolsas filtrantes por medio, micras, tamaño, anillo y caudal, con números que usted puede verificar. ¡Siga leyendo para saber más!

Datos clave de un vistazo

• Definición — Una bolsa filtrante es un saco de filtración desechable o lavable que encaja dentro de una carcasa para bolsas filtrantes.
• Medio — PP, PE, PTFE y nylon cubren casi todo servicio; cada uno tiene un límite de temperatura y un límite químico.
• Micras — Las bolsas de fieltro van de 1 a 200 micras (típico); las de malla van de 25 a 800 micras (típico).
• Tamaños — Los tamaños de bolsa del #1 al #4 quedan fijados por diámetro y largo; el tamaño 1 y el 2 cubren la mayor parte del servicio de líquidos.
• Caudal — Una bolsa de fieltro tamaño 2 transporta aproximadamente de 40 a 80 GPM a 10 a 25 micras (típico).
• Sellos — El anillo de la bolsa y el tipo de costura deben coincidir con la canastilla de la carcasa, o el fluido sucio rodea la bolsa.

Selección del medio: PP, PE, PTFE y nylon

El medio hace la filtración. Todo lo demás es empaque. Cuatro familias de medios cubren casi toda aplicación de bolsas filtrantes: polipropileno (PP), poliéster (PE), PTFE y nylon. Cada una tiene un límite de temperatura, un límite químico y un punto de precio. El medio es la primera decisión, porque nada aguas abajo puede corregir un error de química.

1. Fieltro de polipropileno

El fieltro de PP es el medio por defecto para agua, refrigerante y servicio general de líquidos. Resiste ácidos y álcalis, no se hidroliza en agua y es la opción más barata de la lista. El límite es la temperatura: el PP se ablanda alrededor de los 90 °C (típico). Una bolsa de PP en una corriente de 110 °C falla en días. Verifique la temperatura del proceso antes de pedir polipropileno.

2. Fieltro de poliéster (PE)

El fieltro de PE maneja unos 150 °C (típico) y resiste aceites, combustibles y la mayoría de los disolventes. Eso convierte a las bolsas filtrantes de poliéster en el estándar para servicio de pintura, aceite y alimentos. La trampa es la hidrólisis: el agua caliente por encima de unos 70 °C ataca los enlaces de éster y el fieltro se deshace. Use PE para aceite y calor seco. Use PP donde intervenga agua.

3. Membrana de PTFE

Las bolsas de membrana de PTFE colocan una película microporosa sobre un soporte de fieltro. La membrana detiene el polvo fino en la superficie, por lo que se libera durante la limpieza por pulsos. El PTFE ignora casi todos los químicos y llega a 260 °C (típico). El precio es de tres a cinco veces el de una bolsa de fieltro estándar. Compre PTFE solo para servicio caliente, corrosivo o ultrafino.

4. Malla de nylon

Las bolsas de malla de nylon son monofilamento tejido, no fieltro. Los poros son uniformes, por lo que la clasificación es predecible, y la bolsa sobrevive al lavado. Las bolsas de malla pasan alto caudal con baja caída de presión y pueden reutilizarse de 20 a 50 veces (típico). Solo llegan hasta unas 25 micras, por lo que son una herramienta de etapa gruesa, no un filtro fino.

Si el fluido ataca la bolsa, la clasificación en micras no importa. Haga coincidir primero la química y la temperatura, luego el precio. Cada fila de medio de arriba está disponible en toda la gama de tamaños de bolsa. Nuestra página de bolsas filtrantes lista las opciones de PP, PE, PTFE y nylon lado a lado con dimensiones y clasificaciones.

Selección de la clasificación en micras

Una micra es la milésima parte de un milímetro. Un cabello humano tiene unas 70 micras de grosor. El limo fino del agua de río va de 5 a 50 micras. La clasificación en micras de una bolsa es el tamaño de partícula que está diseñada para detener.

Las bolsas de fieltro se clasifican como nominales, lo que significa que se eliminan la mayoría de las partículas por encima de la clasificación. No hay una garantía absoluta, y el número proviene de la prueba del fabricante. Las bolsas de malla dan un corte más definido porque el tejido es uniforme. Cuando una ficha técnica no dice nominal o absoluto, pregunte.

El número de micras debe venir del requisito aguas abajo, no del hábito. Un prefiltro de ósmosis inversa necesita de 1 a 5 micras. Los circuitos de refrigerante operan de 25 a 50 micras. Las líneas de pintura filtran de 25 a 100 micras. Los colectores de polvo usan de 1 a 10 micras para polvo fino.

Más fino no es mejor. Reduzca la clasificación a la mitad y la caída de presión aproximadamente se duplica al mismo caudal. Una bolsa de 1 micra para agua en agua sucia se tapa en horas. La solución barata es la filtración por etapas: primero una bolsa de 50 micras, luego una de 10 micras y solo si es necesario un pulido de 1 micra.

La caída de presión es la señal de operación. Una bolsa limpia marca típicamente de 1 a 2 psi a través de la carcasa. Cambie la bolsa cuando la presión diferencial llegue a 10 a 15 psi (típico) o cuando el caudal caiga por debajo de la especificación. Operar más allá de ese punto colapsa la bolsa y vierte la suciedad retenida aguas abajo.

Tamaños de bolsa del #1 al #4 y capacidad de caudal

El tamaño de la bolsa lo fija la canastilla de la carcasa, no el caudal. La industria usa tamaños numerados, y los números son los mismos en todo el mundo. Mida el diámetro interior y la profundidad de la canastilla antes de pedir cualquier cosa.

El tamaño 1 y el tamaño 2 cubren la mayor parte del servicio de líquidos. El 3 y el 4 encajan en carcasas compactas y circuitos de bajo caudal. Una línea como "bolsa filtrante de fieltro polipropileno 160 gpm 1m paq10" se lee así: fieltro de polipropileno, 160 GPM, un metro de largo, paquete de diez. Los campos varían según el proveedor, pero el formato es el mismo.

La capacidad de caudal escala con el área de medio. Una bolsa tamaño 1 transporta aproximadamente de 20 a 40 GPM a 10 a 25 micras (típico). Una bolsa tamaño 2 duplica el área y transporta de 40 a 80 GPM. Una carcasa que admite 2 bolsas filtrantes transporta aproximadamente el doble del caudal de una unidad de una sola bolsa a la misma clasificación.

Mantenga el caudal por bolsa dentro de la ventana nominal. Empuje 150 GPM a través de una bolsa tamaño 1 y la caída de presión se dispara, la bolsa se ciega y la carcasa recibe un esfuerzo para el que nunca fue diseñada. Cuando el caudal es alto, suba de tamaño o añada una bolsa. No vaya a más fino.

Tipos de anillo y sello de la bolsa

El anillo sostiene la bolsa en la canastilla. También es un sello, por lo que su material y su ajuste importan tanto como el medio.

Materiales de anillo: acero galvanizado, acero inoxidable 304 o 316 y polipropileno. Los anillos galvanizados son los más baratos, pero se oxidan en servicio de agua y sal. El inoxidable es adecuado para servicio de alimentos, químico y de lavado. Los anillos de plástico nunca se oxidan y cuestan poco, pero verifique el límite de temperatura antes de usarlos en líquido caliente.

El tipo de costura importa en clasificaciones finas. Una bolsa cosida tiene agujeros de aguja que dejan pasar un poco de fluido que rodea el medio. Una costura soldada fusiona el fieltro y detiene esa vía. Para servicio de 1 a 10 micras, especifique costura soldada. Para trabajo grueso de 50 micras o más, la cosida es suficiente y más barata.

El estilo de cierre debe coincidir con la carcasa. Las bolsas con anillo de resorte se fijan en el labio de la canastilla. Las bolsas con cordón se atan sobre la brida de la canastilla. Algunas bolsas para polvo usan una parte superior cosida sin anillo. Pida el cierre para el que fue construida su carcasa, o la bolsa no asentará.

El anillo es un sello, no una manija. Un anillo flojo deja pasar fluido sin filtrar alrededor de la bolsa. Un anillo demasiado grande atasca la canastilla y rasga la bolsa durante el cambio. Mida el diámetro exterior del anillo contra el asiento de la canastilla antes de comprometerse con volumen.

Bolsas filtrantes para colectores de polvo

Las bolsas filtrantes para colectores de polvo limpian aire, no líquido, y la lógica de selección cambia. La bolsa cuelga en una casa de bolsas, la torta de polvo se acumula en el exterior y un chorro de pulso la desprende a intervalos. La bolsa debe liberar la torta, o se ciega.

La elección del medio para servicio de aire sigue a la temperatura. El fieltro de PP maneja hasta 90 °C (típico), el fieltro de PE hasta 150 °C (típico) y la membrana de PTFE hasta 260 °C (típico). El escape caliente de un horno o secadora suele obligar al PTFE o a una fibra de alta temperatura. La captación de polvo frío, como madera o grano, funciona bien con PP o PE.

El número de diseño que debe conocer es la relación aire-tela: el volumen de aire dividido entre el área superficial de la bolsa. Las casas de bolsas de chorro de pulso operan típicamente a 3:1 a 8:1 (típico). Una relación demasiado alta para la carga de polvo eleva la caída de presión y acorta la vida de la bolsa. Pida al proveedor una recomendación para su carga de polvo, que típicamente va de 5 a 50 gramos por metro cúbico.

Las etiquetas se superponen: bolsas filtrantes para colectores de polvo, bolsas filtrantes industriales para colectores de polvo, bolsas de captación de polvo y bolsas filtrantes para polvo son la misma pieza. Cuando usted busca bolsas filtrantes para colector de polvo o bolsa filtrante para colector de polvo, lo que importa es la ficha técnica, no la etiqueta. La etiqueta "bolsa filtrante colector de polvo" suele describir una casa de bolsas, no un recipiente de líquidos. Cuando compre bolsas filtrantes para colectores de polvo, confirme el espaciado de los orificios de la placa de tubos y el largo de la bolsa antes de pedir.

Economía de la casa de bolsas: una bolsa de fieltro típica de 150 mm por 3 m cuesta de $8 a $20 (típico). Una casa de bolsas de 200 bolsas gasta de $1,600 a $4,000 por cambio. La vida de la bolsa decide el costo anual más que el precio unitario. Un colector de polvo con bolsas de membrana de PTFE cuesta más por adelantado y menos por año en muchos polvos.

Las bolsas filtrantes de aire también aparecen en servicio de admisión y ventilación, donde las cargas de polvo grueso y la baja caída de presión importan más que la eficiencia fina. Las bolsas filtrantes plegadas y los filtros de bolsa plegados añaden pliegues al formato de bolsa. Son una retroadaptación común cuando una casa de bolsas necesita más área en la misma placa de tubos.

Bolsas filtrantes para líquidos

Las bolsas filtrantes para líquidos manejan pintura, refrigerante, aguas residuales, alimentos y servicio farmacéutico. La elección refleja la selección del medio, con dos reglas extra: viscosidad y contacto con alimentos.

La viscosidad es el asesino oculto. Las bolsas de fieltro fluyen bien por debajo de unos 500 cP (típico). Por encima de eso, el flujo a través de la bolsa cae bruscamente y la caída de presión sube. Para líquidos viscosos, baje a una micra más gruesa, aumente el área de la bolsa o cambie a una bolsa de malla con poros más grandes.

El contacto con alimentos y farmacéuticos exige medio de grado alimenticio. El fieltro de PE compatible con FDA es la elección habitual, con costuras soldadas y sin piezas metálicas que puedan desprenderse. Confirme el certificado de cumplimiento antes de comprar, no después.

Las bolsas de malla brillan en servicio de líquidos donde los sólidos son gruesos y los cambios son frecuentes. Una bolsa de malla para líquidos se lava limpia en minutos y opera de 20 a 50 ciclos (típico). Las bolsas de fieltro son de un solo uso y van a disposición. En un año, una bolsa de malla suele ganarle al fieltro en costo por litro filtrado.

Cambie las bolsas de líquidos por presión diferencial, no por calendario. Una bolsa de fieltro típica empieza en 1 a 2 psi y se cambia a 10 a 15 psi (típico). Las líneas de pintura y refrigerante son el ejemplo clásico de bolsa filtrante para aplicación de filtración de líquidos: alto contenido de sólidos, cambios frecuentes y un cambio simple sin herramientas.

Para cualquier bolsa filtrante de aplicación de filtración de líquidos, empiece con la tabla de química y termine con la verificación de viscosidad. Una bolsa filtrante para líquidos en una planta de alimentos también ve químicos de CIP, así que confirme también la compatibilidad del medio con el ciclo de limpieza.

Carcasas y recipientes para bolsas filtrantes

La carcasa es la mitad del sistema. Una bolsa es tan buena como el recipiente que la sostiene, la sella y transporta el flujo.

Tipos de carcasa: de una bolsa y de varias bolsas. Una carcasa de una bolsa fluye típicamente de 20 a 100 GPM (típico) y es adecuada para una línea de proceso. Una carcasa para varias bolsas admite 2, 4, 6, 8 o 12 bolsas y escala el caudal a cientos de GPM. Una unidad de 12 bolsas a 50 GPM por bolsa mueve 600 GPM.

Los materiales siguen al fluido. El acero al carbono es el más barato y sirve para aceites. El inoxidable 304 o 316 es adecuado para agua, alimentos y químicos. Una carcasa de plástico para bolsas filtrantes maneja servicio de agua por debajo de unas 100 psi y 65 °C (típico). El plástico nunca se oxida y cuesta lo menos, pero los límites de presión y temperatura son duros.

El código de presión es el número de seguridad. Las carcasas estándar se clasifican a 150 psi (típico) y sirven para la mayoría del servicio. El servicio de alta presión necesita recipientes para bolsas construidos y estampados según ASME VIII o PED. Cuando elija un fabricante de carcasas para bolsas filtrantes, pida por escrito la clasificación de presión y el estampado del código.

Los términos apuntan a una misma familia de equipos: carcasa para bolsas filtrantes, carcasa para bolsas, carcasa industrial para bolsas filtrantes y carcasa para bolsas de líquidos. Son variantes de una misma línea de producto. Las diferencias son tamaño, material y clasificación de código. Haga coincidir el recipiente con el caudal, el fluido y la presión, y las bolsas de adentro hacen el resto.

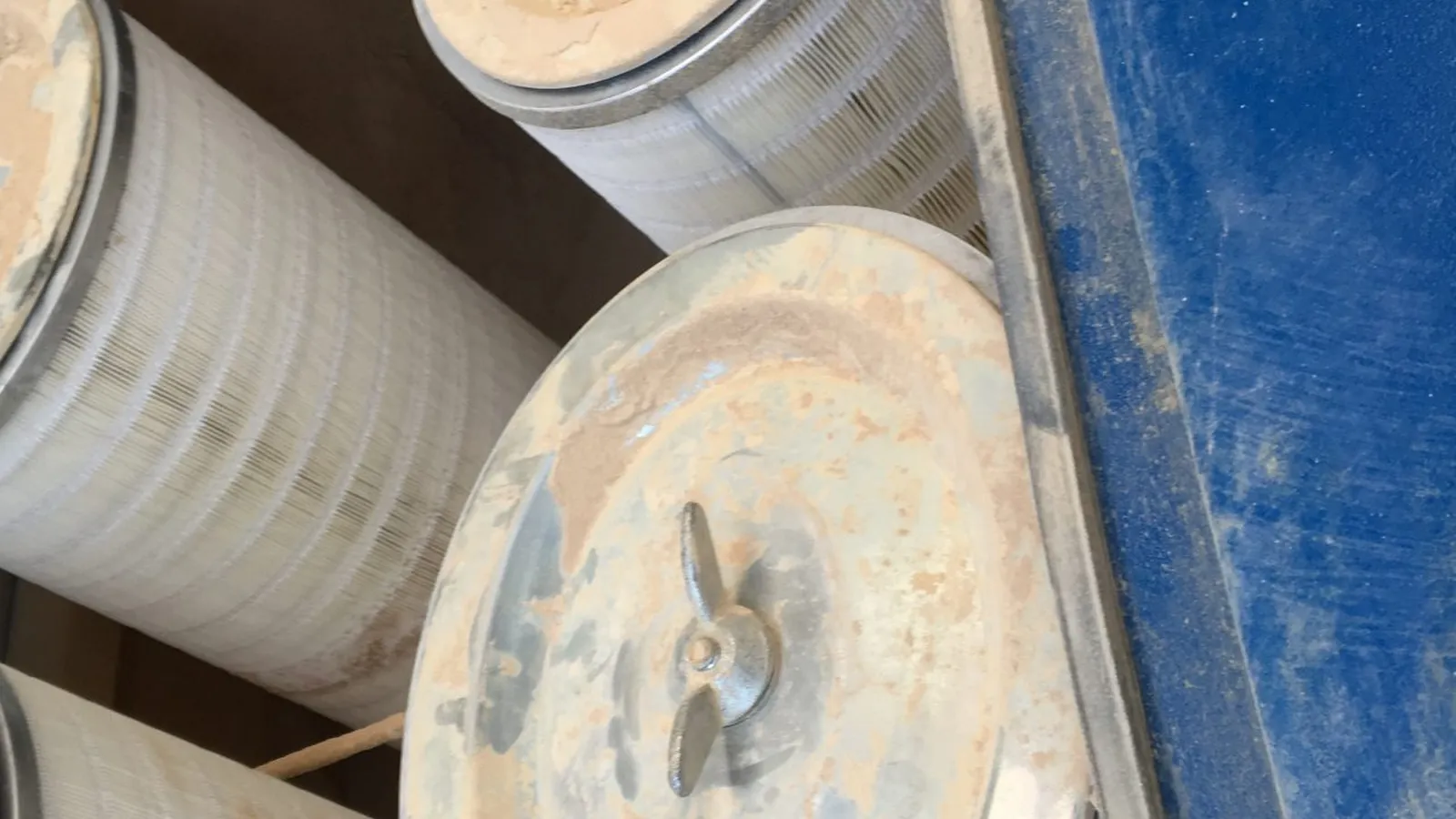

Bolsa filtrante vs cartucho filtrante

El debate más antiguo en filtración de líquidos es bolsa filtrante vs cartucho filtrante. Ambos eliminan partículas. La economía difiere.

Las bolsas ganan en precio por cambio y retención de suciedad. Una bolsa de fieltro cuesta de $3 a $15 (típico) y retiene muchos sólidos. El cambio toma cinco minutos sin herramientas. Los cartuchos cuestan de $15 a $60 cada uno (típico) y filtran con más precisión, pero generan más piezas y cambios más lentos.

La precisión es donde ganan los cartuchos. Por debajo de 10 micras absolutas, los cartuchos mantienen una clasificación que las bolsas no pueden igualar. Por encima de 10 micras con sólidos pesados, las bolsas son más baratas por año incluso con cambios más frecuentes.

El volumen de disposición favorece a los cartuchos. Una bolsa gastada es sobre todo tela; un cartucho gastado es más denso. Las plantas que pagan por tambor de residuos suelen preferir cartuchos solo por esa razón.

La comparación cartucho filtrante vs bolsa filtrante se resuelve con una regla. Sólidos altos y clasificaciones gruesas significan bolsas; clasificaciones finas significan cartuchos. Muchas plantas operan ambos en serie: una etapa de bolsas para la eliminación en masa y una etapa de cartuchos para el pulido final.

Proceso de selección en 5 pasos

Aquí está toda la rutina de selección en cinco pasos. Ejecútela en orden y no se saltará ninguna variable.

1. Defina el fluido. Anote el líquido o gas, la temperatura de operación, la composición química y el contaminante. Una línea de agua a 60 °C y una línea de aceite a 120 °C necesitan bolsas distintas.
2. Elija el medio. Use la tabla de química: PP para agua, PE para aceites, PTFE para servicio caliente, malla de nylon para reutilización gruesa.
3. Fije las micras. Tome el número del requisito aguas abajo. Empiece grueso y escale a más fino si la carga de suciedad es alta.
4. Haga coincidir tamaño y anillo. Mida el diámetro interior y la profundidad de la canastilla, cuente las bolsas que admite la carcasa y haga coincidir el material del anillo con el fluido.
5. Verifique el caudal y pida una muestra. Revise los GPM nominales a sus micras, confirme la caída de presión y opere una bolsa durante una semana antes de pedir volumen.

Toda la rutina toma una hora con una regla y una ficha técnica. Evita el fallo clásico: una bolsa que encaja en la lista de precios y no en el proceso.

Errores comunes de los compradores

• Comprar por precio por bolsa. El costo por galón filtrado es el número real. Una bolsa de $5 que dura un día cuesta más que una de $12 que dura una semana.
• Ir a más fino por seguridad. El medio más fino se tapa más rápido y eleva la caída de presión. Haga coincidir las micras con el proceso, no con el miedo.
• Ignorar la temperatura. Una bolsa de PP a 110 °C falla en días. Verifique el límite del medio antes de pedir.
• Material de anillo equivocado. Los anillos galvanizados se oxidan en servicio de agua y contaminan el fluido.
• Adivinar el tamaño. Una pulgada de profundidad de canastilla basta para pedir la bolsa equivocada. Mida dos veces.
• Saltarse la muestra. Un pedido de muestra cuesta unos pocos dólares y una hora. Un contenedor completo de la bolsa equivocada cuesta una parada.

Cada error se manifiesta igual en el campo: bolsas tapadas, sellos con fugas y operadores enojados. Todos son evitables con la rutina de cinco pasos de arriba.

Cómo elegir un fabricante y proveedor

El proveedor importa tanto como la bolsa. Un fabricante de bolsas filtrantes que no puede cotizar medio, micras y tipo de costura está vendiendo precio, no filtración.

Haga cinco preguntas. ¿Cuál es el medio, con su peso base? ¿La clasificación en micras es nominal o absoluta, y cómo se probó? ¿Las costuras son cosidas o soldadas? ¿Cuál es el pedido mínimo y el plazo de entrega? ¿Ofrecen muestras antes del volumen?

La referenciación cruzada es común en este mercado. Los compradores suelen hacer referencias cruzadas de bolsas FSI porque el dimensionado y la numeración FSI se volvieron el estándar de la industria. Un proveedor que pueda mapear su número de pieza antiguo a un tamaño y medio estándar le ahorra un ciclo de prueba y error.

Los certificados importan para el servicio regulado. El contacto con alimentos exige medio compatible con FDA. La exportación química exige cumplimiento REACH. Pida la documentación junto con la cotización, no después de que llegue el contenedor.

Un buen proveedor de bolsas filtrantes envía una muestra, cotiza valores típicos con honestidad y le dice cuándo un cartucho sería más barato. Esa última respuesta es la señal de un socio, no de un vendedor. Un proveedor de bolsas con laboratorio de pruebas puede verificar el corte en micras y la caída de presión antes de que usted se comprometa.

Conclusión final

Elegir una bolsa filtrante es un problema de cuatro variables: medio, micras, tamaño y anillo. Resuelva primero la química y la temperatura, luego las micras, luego el tamaño y luego el sello. El caudal y la caída de presión le dicen cuándo la respuesta es incorrecta.
