Un colector de polvo que pasó su fecha de cambio le costó $22,000 a un fabricante de metales el año pasado. Los cartuchos se cargaron con humo de soldadura hasta que el ventilador no pudo jalar aire. Las emisiones dispararon la alarma local de calidad del aire, y la planta cerró dos días. El medio de reemplazo costó $1,400. La producción perdida y la multa por incumplimiento completaron el resto.

Esta guía cubre cuándo cambiar los cartuchos filtrantes para colectores de polvo, recorre los seis pasos de un cambio seguro, la comparación de reemplazo de cartucho contra bolsa, una tabla de solución de problemas y un plan de mantenimiento. Cada cifra de presión, torque e intervalo es típica. Confirme el valor en su hoja de datos. Siga la lista al final en cada servicio. ¡Siga leyendo!

Datos clave de un vistazo

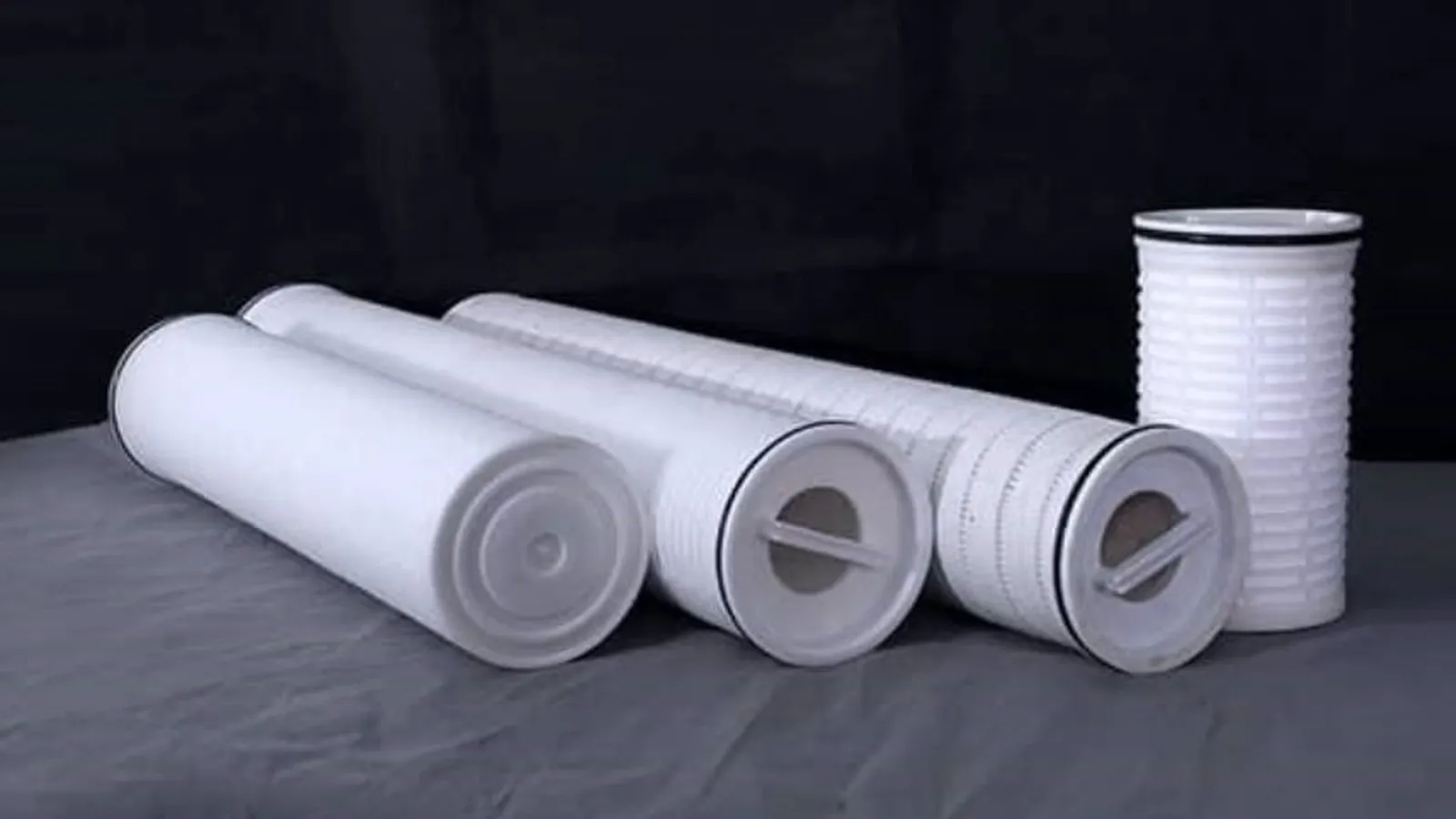

• Definición — Un cartucho filtrante para colector de polvo es un elemento de medio plegado y rígido que captura partículas en el aire antes de que lleguen al ventilador y la chimenea.
• Disparador de cambio — Cambie los cartuchos cuando la presión diferencial se mantiene alta después de la limpieza por pulsos. El disparador es típicamente 1.5 a 2.0 pulgadas c.a. por encima de la línea base limpia.
• Ajuste del reemplazo — Los filtros de reemplazo para colectores de polvo deben coincidir con el diámetro exterior, diámetro interior, largo y estilo de junta originales.
• Tiempo y mano de obra — Un cambio de seis cartuchos toma típicamente a dos técnicos unas dos horas con las herramientas correctas.
• Costo de la falla — Un cartucho colapsado vierte el polvo capturado al ventilador, y la reparación suele costar mucho más que el medio.
• Mantenimiento — Una revisión mensual del sistema de pulsos y una inspección trimestral del tolva suelen duplicar la vida útil del cartucho.

Cuándo reemplazar los cartuchos para colector de polvo

La presión diferencial es la primera señal. Un cartucho plegado limpio suele correr de 1.5 a 3.0 pulgadas c.a. al caudal de diseño. Cuando la lectura sube 1.5 a 2.0 pulgadas por encima de la línea base y la limpieza por pulsos no la recupera, el medio está agotado. El intervalo de cambio de cartuchos sigue la carga de polvo, no el calendario.

Las reglas basadas en tiempo también importan. Los cartuchos plegados en servicio liviano suelen durar 18 a 24 meses. Las aplicaciones pesadas, como humo de soldadura y transferencia de cemento, a menudo necesitan un cambio cada 6 a 12 meses. Registre horas o meses en la etiqueta de servicio para que el programa sobreviva a los cambios de personal.

Las emisiones son la segunda señal. Polvo visible en la chimenea, polvo en las superficies del lado limpio, o un ventilador que se esfuerza en la misma posición de compuerta apuntan a medio fallido. La opacidad de la chimenea es un límite legal en muchas regiones, así que actúe a la primera señal. Planee el reemplazo de filtros del colector de polvo para la próxima parada programada.

La economía favorece el cambio temprano en la mayoría de los sistemas. Un juego de cartuchos suele costar 2 a 5 por ciento de un ventilador de reemplazo. Haga la matemática una vez, y el programa de cambios deja de ser una negociación. Presupueste el costo del medio por hora de operación, no por año calendario.

Registre la caída de presión en cada visita. La tendencia le dice cuándo toca el próximo cambio. Una línea base que sube significa que el medio se está cegando, y ningún ciclo de pulso lo arreglará.

Antes de empezar: herramientas, piezas y seguridad

Reúna todo antes de abrir la puerta. Un cambio a medias deja el colector abierto a la atmósfera, y el polvo se esparce rápido. Confirme que los cartuchos nuevos coinciden con el número de pieza viejo, el estilo de junta y el largo total.

1. Herramientas y repuestos

Necesita un juego de dados, una llave dinamométrica, un raspador de juntas y una linterna. Agregue una aspiradora para el tolva y una escalera clasificada para la altura de acceso. Mantenga una junta de repuesto por puerta y un cartucho de repuesto por tamaño en sitio. Tanto los cierres de leva como los de pernos necesitan el tamaño de broca correcto.

Agregue un calibrador digital y una cinta métrica al kit de herramientas. Verificará las dimensiones del cartucho viejo antes de levantar la caja nueva. Mida el DE, el DI y el largo total al milímetro más cercano. Un error de 5 mm en el largo es suficiente para romper el sello de junta en muchas carcasas.

2. Revisión de piezas y papeleo

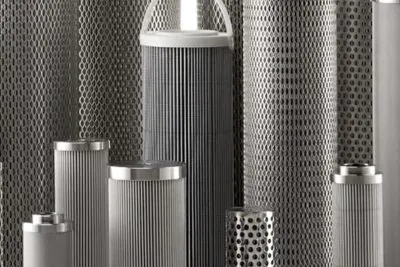

Mida el cartucho viejo antes de abrir la caja. El diámetro exterior, el diámetro interior y el largo total deben coincidir. Los fabricantes de cartuchos para colectores de polvo publican estos números en un dibujo dimensional, así que compare antes de levantar. Revise la junta por cortes y los pliegues por daños de aplastamiento a la entrega.

Compre las piezas de reemplazo industriales para colectores de polvo como un kit por cambio. Un kit con medio, juntas y sujetadores elimina la mayor demora en campo. Pida al proveedor industrial de filtros para colectores de polvo una cotización de kit cuando pida el medio.

3. Aislamiento de seguridad

Apague el proceso y bloquee el motor del ventilador según el procedimiento de su sitio. Etiquete el desconectador para que nadie reinicie la unidad mientras trabaja. Espere a que el ventilador se detenga por inercia, típicamente 60 a 90 segundos. Vacíe primero el tolva, porque el polvo cae sobre usted en el momento en que abre la puerta.

Use un respirador clasificado para el polvo, guantes y protección ocular. El polvo capturado es un peligro incluso cuando el proceso se ve limpio. El polvo húmedo de un evento de condensación es peor, así que trate el cambio como una revisión de ingreso a espacio confinado.

Paso 1: apagar y bloquear el sistema

Detenga juntos el ventilador de proceso y la válvula rotativa. Confirme rotación cero en el ventilador antes de acercarse. Bloquee el arrancador del motor y el motor de la válvula con su propio candado y etiqueta. Un solo candado cubre toda la unidad, porque ambos motores alimentan el mismo colector.

Purge el colector con el ventilador a baja velocidad durante cinco minutos si el proceso lo permite. Esto asienta el polvo en suspensión en el tolva. Cierre la compuerta después del purge para que ninguna corriente jale polvo más allá de la puerta. Revise el nivel del tolva y vacíelo si está más de la mitad lleno.

Confirme el aislamiento con una verificación de voltaje en el desconectador. Nunca confíe en un interruptor de pared ni en una pantalla remota. La secuencia de bloqueo y etiquetado es lo único entre usted y un ventilador que arranca con la puerta abierta.

Coordine el apagado con producción antes de empezar. Un cambio durante un cambio de producto desperdicia menos tiempo que un paro a mitad de lote. Confirme el estado del lote y el plan de relevo de turno. El colector queda abierto todo el trabajo, así que programe tiempo ininterrumpido suficiente.

Paso 2: abrir la puerta y retirar los cartuchos viejos

Retire los sujetadores de la puerta y gire la puerta sobre su bisagra. Sostenga la puerta para que no pueda cerrarse de golpe. Pida los filtros de reemplazo para colectores de polvo por el número de pieza estampado en el cartucho viejo. Ilumine el lado limpio y fotografíe la distribución antes de tocar nada.

Deslice cada cartucho fuera de su ranura en la placa de tubos. Gire suavemente para romper el vínculo de la junta si se pega. Deje caer el medio usado directo en un revestimiento de bolsa para controlar el polvo. Los colectores de cartucho producen menos volumen de disposición que los baghouses, pero el polvo sigue siendo un peligro.

Cada cartucho deja un anillo de junta en la placa de tubos, así que limpie el asiento antes de meter el medio nuevo. Mire el medio viejo antes de que entre en la bolsa. Una mancha húmeda, un agujero o un pliegue aplastado explican un problema de presión antes de instalar el juego nuevo.

Disponga el medio usado según las reglas locales de residuos. El polvo capturado suele ser un residuo catalogado, así que revise la clasificación antes de usar el contenedor general. Doble las bolsas revestidas y séllelas con cinta. Etiquete cada bolsa con la fecha, el colector de origen y el tipo de polvo.

Paso 3: inspeccionar la carcasa, sellos y juntas

Revise la placa de tubos por abolladuras y grietas de soldadura. Una placa de tubos dañada deja que el polvo bypasee el cartucho y llegue al ventilador. Revise el venturi y las boquillas de pulso por desalineación. Una boquilla apuntada fuera de centro sopla un agujero en el medio en cuestión de meses.

Inspeccione cada junta de puerta y reemplácela en cada cambio. Las juntas de puerta cuestan poco y fallan en silencio. Una junta comprimida filtra polvo al lado limpio, y la chimenea lo muestra. Limpie la cara de la junta con un raspador hasta que quede metal pelado.

Las etiquetas "cartucho de filtros para colector de polvo" y "cartuchos filtrantes de colector de polvo" describen la misma pieza, pero la especificación de la carcasa decide el ajuste. Confirme el estilo de sello, el DE y el largo contra el dibujo antes de abrir la caja nueva.

Paso 4: instalar los cartuchos nuevos y asentar las juntas

Baje cada cartucho directo a su ranura. No arrastre la junta sobre el borde de la placa de tubos, porque una junta cortada hace bypass desde el día uno. Empuje hacia abajo hasta que la junta asiente por completo, y luego dé un cuarto de vuelta firme si el diseño usa cierre de bayoneta.

Los cartuchos de pernos necesitan torque parejo en la brida. Un objetivo típico es 15 a 25 N·m para una brida de 300 mm, así que use llave dinamométrica. Apretar de más aplasta la junta, y apretar de menos filtra. Revise el dibujo del fabricante para el valor exacto.

Instale todos los cartuchos antes de cerrar la puerta. Una ranura saltada al fondo de la fila es fácil de pasar por alto hasta la prueba de emisiones. Asiente el anillo venturi sobre cada cartucho si el diseño usa venturis sueltos.

Tome los cartuchos nuevos por las tapas finales, nunca por los pliegues. Un conjunto de pliegues apretado colapsa bajo el flujo de aire y ciega temprano. Almacene los repuestos verticales en una sala seca entre 10 y 30 °C. La luz solar y la humedad envejecen el medio más rápido que el servicio.

Paso 5: reinstalar la puerta y probar el sistema de pulsos

Cierre la puerta y aplique torque a los sujetadores en patrón de cruz. Un torque típico de puerta es 40 a 60 N·m en bridas empernadas, y las abrazaderas de leva solo necesitan un tirón firme. Trabaje esquinas opuestas para que la junta se comprima de forma pareja.

Revise el sistema de pulsos antes de reiniciar. Confirme que el compresor entrega 80 a 100 psi en el cabezal, típico en la mayoría de los sistemas. Dispare cada fila de solenoides tres a cinco veces a mano y escuche un chasquido limpio. Un pulso débil significa un diafragma con fuga o una boquilla bloqueada.

Observe el soplado del pulso en el lado limpio a través de la ventana de inspección. Cada cartucho debe flexionarse cuando dispara su fila. Un cartucho que no se mueve está mal asentado o su venturi está bloqueado. Arréglelo ahora, mientras la puerta sigue abierta detrás de usted.

Paso 6: reiniciar y verificar la caída de presión

Arranque el ventilador y lleve el colector al caudal normal. Corra 30 minutos antes de juzgar los números. Compare la presión diferencial con la línea base limpia del último cambio. Un sistema plegado sano suele correr por debajo de 4 pulgadas c.a. al caudal de diseño.

Revise la chimenea con un haz de linterna al anochecer o contra un fondo oscuro. Cualquier neblina significa una fuga de sello o un cartucho saltado. Revisite la línea de junta de la puerta y los asientos de cartucho antes de firmar el trabajo.

La ruta del filtro de aire del colector de polvo incluye la rejilla de entrada del ventilador y el pleno del lado limpio, así que inspeccione ambos durante el reinicio. Registre la nueva línea base, la fecha y el nombre del técnico en la etiqueta de servicio. El próximo cambio parte de estos números.

Quédese cerca del colector durante la primera hora tras el reinicio. Escuche si las válvulas de pulso traquetean y revise el tolva por puenteo. Reconsulte la caída de presión a la marca de una hora y compárela con la lectura de 30 minutos. Una tendencia estable significa que el juego está asentado y limpio.

Cambio de cartucho vs cambio de bolsa filtrante

Los cartuchos para colectores de polvo y las bolsas filtrantes capturan el mismo polvo, pero el cambio difiere. Los cartuchos para colectores de polvo son el estándar moderno, mientras que los sistemas de bolsa siguen dominando aplicaciones muy grandes y muy calientes.

Los cartuchos para colectores de polvo cambian más rápido que los tubos de bolsa porque el medio es una unidad rígida. Un técnico cambia un cartucho en minutos, mientras que una bolsa necesita jaula, anillo de resorte y alineación cuidadosa. Las bolsas se almacenan planas y se envían más baratas, pero se manejan en más piezas.

Las bolsas filtrantes se adaptan a polvo abrasivo de alto volumen a menor costo por pie cuadrado de medio. Las bolsas filtrantes industriales para colectores de polvo y los cartuchos funcionan ambos en colectores de pulso jet, así que la carcasa decide el formato. Las bolsas de filtro de polvo son la opción de presupuesto para polvo grueso y seco.

Las bolsas filtrantes para colectores de polvo cuelgan de una placa de tubos como los cartuchos, pero el camino de cambio es más largo. Las bolsas para colectores de polvo necesitan retirar la jaula y reasentarla, lo que añade mano de obra. Una bolsa de colector de polvo en un equipo de proceso de filtración maneja el mismo servicio, solo que con más pasos.

Tanto las bolsas como los cartuchos de colectores de polvo limpian por pulsos, pero los cartuchos sostienen más área de medio en la misma huella. Un cartucho para retrofit de colectores de polvo permite a las plantas mejorar baghouses sin ductos nuevos. Los cartuchos para colectores de polvo sellan en la placa superior, así que el cambio se hace desde el lado limpio.

Cuando un comprador busca "bolsa filtrante para colector de polvo" o "filtro de aire para colector de polvo", el resultado puede ser cualquiera de los dos formatos. Pida el modelo de la carcasa, no la marca, al comparar. Muchos medios de bolsa usan un fieltro de poliéster reciclado termofijado para filtros de colector de polvo, mientras que los cartuchos usan medio spun-bond o laminado con PTFE.

Un cartucho de filtro de polvo es el estándar de pulso jet para polvos finos y humos metálicos. Las bolsas industriales para colectores de polvo ganan donde la temperatura del gas supera 200 °C y el costo del medio importa. Iguale el formato a la carcasa y al polvo, no a la costumbre.

Solución de problemas comunes del cambio

La mayoría de los problemas posteriores al cambio vienen de tres causas: una junta mal asentada, un cartucho saltado o un pulso débil. Recorra la tabla en orden. Arregle la causa, no el síntoma, o la misma falla vuelve el mes próximo.

Una mancha húmeda en el medio viejo significa condensación, y un cartucho nuevo fallará de la misma manera. Encuentre primero la fuente de humedad. Una válvula de pulso que se atasca abierta inunda la fila con aire y erosiona el medio, así que repárela antes del próximo cambio.

Registre la solución en la etiqueta de servicio junto con el síntoma. El registro construye un historial de fallas que convierte adivinanzas en decisiones. La mayoría de las plantas resuelve 80 por ciento de los problemas de cambio con las seis filas de arriba.

Mida la caída de presión en el pleno del lado limpio, no solo en el ventilador. Un ducto bloqueado imita un cartucho cargado, y un juego nuevo no lo arreglará. Compare lecturas a la misma posición de compuerta y caudal. Registre el caudal con cada lectura para que la tendencia siga siendo honesta.

Plan de mantenimiento e intervalos

Un colector que corre hasta la falla cuesta cuatro a diez veces más que uno con programa. Las válvulas de pulso fallan en silencio, y los puentes del tolva aparecen como emisiones. Use el plan siguiente como estándar y ajústelo a su carga de polvo.

1. Cuidado del sistema de pulsos

Mantenga la presión del cabezal estable entre 80 y 100 psi, típico en la mayoría de las plantas. Una caída de 10 psi cambia la energía de limpieza lo suficiente para cegar el medio. Drene el receptor de aire a diario en clima húmedo. El agua en el aire de pulso es la forma más rápida de arruinar un juego nuevo.

2. Existencia de repuestos y registros

Almacene un juego completo de cartuchos, juntas de puerta y una válvula de pulso de repuesto por colector. Los cartuchos que limpian bien por pulsos a menudo corren los 24 meses completos, así que la existencia rota lento. Registre cada cambio con la caída de presión antes y después, y conserve el registro con el manual de la unidad.

Los filtros industriales para colectores de polvo que sirven plantas de múltiples turnos sufren el mayor desgaste. Programe el cambio contra el calendario de producción, no el de mantenimiento. Los dos rara vez coinciden, y el colector siempre pierde.

Siga la corriente del ventilador como segundo indicador. Una tendencia ascendente a la misma posición de compuerta significa que el medio se está cargando o el ducto se está ensuciando. Compare el número con el registro de puesta en marcha, no con la memoria.

Conclusión: lista de reemplazo

Un cambio disciplinado toma dos horas y una lista. Uno apurado cuesta un ventilador, una multa por incumplimiento o un lote. Corra esta lista en cada servicio, incluso cuando el equipo lo haya hecho cien veces.

1. Bloquee — Apague el ventilador y la válvula, bloquee y etiquete los desconectadores.
2. Inspeccione el medio viejo — Revise manchas húmedas, agujeros y pliegues aplastados antes de disponer.
3. Verifique el ajuste — Iguale DE, DI, largo y estilo de junta al dibujo.
4. Limpie los asientos — Raspe la placa de tubos y reemplace cada junta de puerta.
5. Asiente las juntas — Empuje cada cartucho a fondo y aplique torque parejo en las bridas.
6. Pruebe los pulsos — Dispire cada fila y confirme que cada cartucho flexiona.
7. Verifique las emisiones — Revise la chimenea y la diferencial contra la línea base.
8. Registre el servicio — Anote fecha, presión base y nombre del técnico.

Si es su primer cambio en una carcasa nueva, pida primero un cartucho de muestra. Pruebe el ajuste, la junta y la caída de presión antes de comprar el juego completo. Una muestra cuesta un cartucho y una hora de mano de obra.
